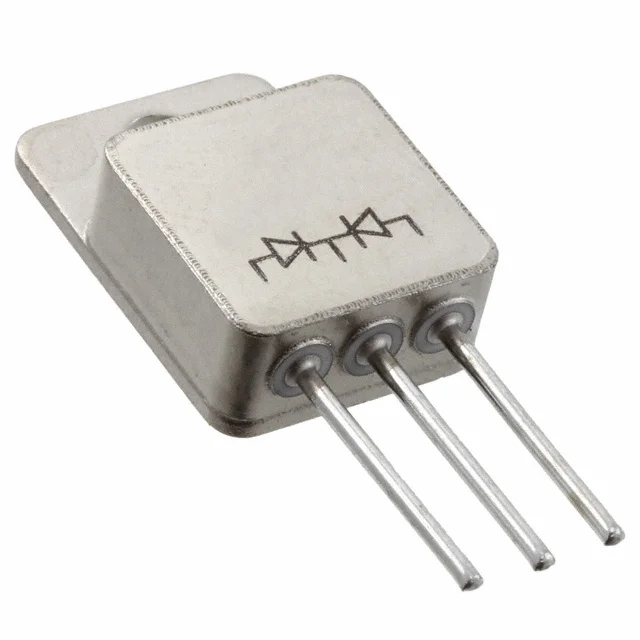

JANTX1N6660
DIODE ARRAY SCHOTTKY 45V TO254AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-254-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- 1N6660
JANTX1N6660 Hakkında
JANTX1N6660, Microchip Technology tarafından üretilen 45V Schottky diyot dizisidir. TO-254AA paketinde sunulan bu komponent, ortak katotta bağlı bir diyot çiftinden oluşur. Maksimum 15A ortalama doğrultma akımı, 750mV ileri gerilim ve 1mA ters sızıntı akımı (45V'da) özellikleriyle tasarlanmıştır. Fast recovery karakteristiği (≤500ns) sayesinde hızlı anahtarlama uygulamalarında kullanılmaya uygundur. Maksimum 150°C ışıl sıcaklığında çalışabilen bu bileşen, güç kaynakları, AC/DC dönüştürücüler, motor kontrol devreleri ve güç yönetimi uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 15A |
| Current - Reverse Leakage @ Vr | 1 mA @ 45 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | 150°C (Max) |
| Package / Case | TO-254-3, TO-254AA (Straight Leads) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-254AA |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 750 mV @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
