Diyotlar - Doğrultucular - Tekil

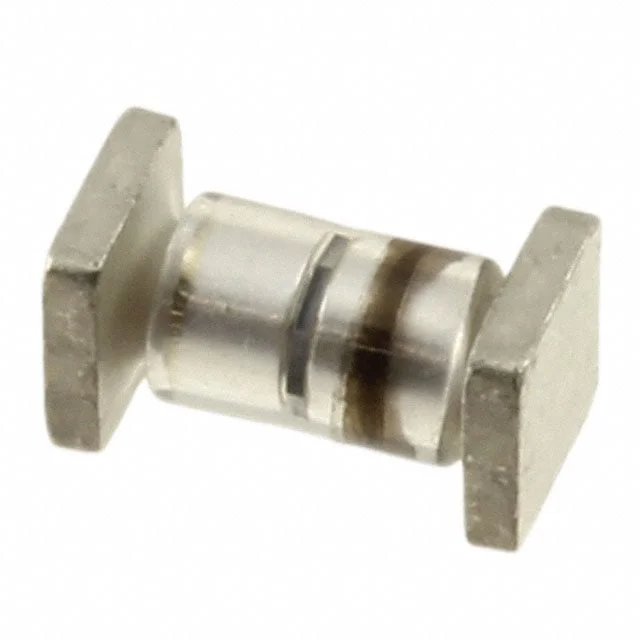

JANTX1N5806US
DIODE GEN PURP 150V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5806
JANTX1N5806US Hakkında
JANTX1N5806US, Microchip Technology tarafından üretilen genel amaçlı silikon doğrultma diyotudur. 150V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Fast recovery tipi diyot olarak 25ns ters kurtarma süresi (reverse recovery time) sunar. SQ-MELF (D-5A) yüzey monte paketi ile sağlanmaktadır. -65°C ile 175°C arasındaki işletme sıcaklık aralığında güvenilir çalışma sağlar. 875mV maksimum ileri voltaj düşüşü ile enerji verimliliği sağlayan bu bileşen, güç kaynakları, adaptörler ve AC/DC dönüştürücü uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 150 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
