Diyotlar - Doğrultucular - Tekil

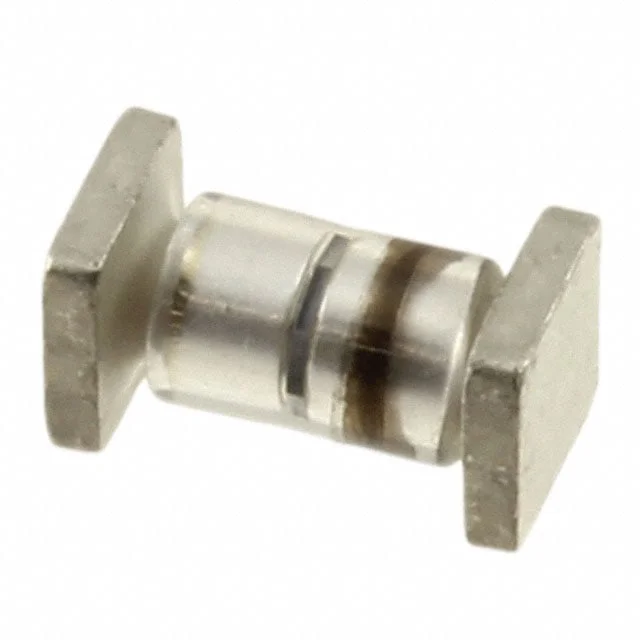

JANTX1N5804US
DIODE GEN PURP 100V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5804
JANTX1N5804US Hakkında
JANTX1N5804US, Microchip Technology tarafından üretilen genel amaçlı rectifier diyottur. 100V ters voltaj ve 1A ortalama rectified akım kapasitesi ile tasarlanmıştır. Fast recovery özelliği sayesinde 25 ns reverse recovery time ile sahip olup, 100V'ta 1 µA ters sızıntı akımı belirtir. 875 mV forward voltage düşüşü ile verimli doğrultma işlemi gerçekleştirir. SQ-MELF (D-5A) yüzey montajlı pakette sunulan bileşen, -65°C ile 175°C arasındaki geniş çalışma sıcaklık aralığında stabildir. Anahtarlama güç kaynakları, ters diyot uygulamaları ve hızlı switching gerektiren doğrultma devrelerinde kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
