Diyotlar - Doğrultucular - Tekil

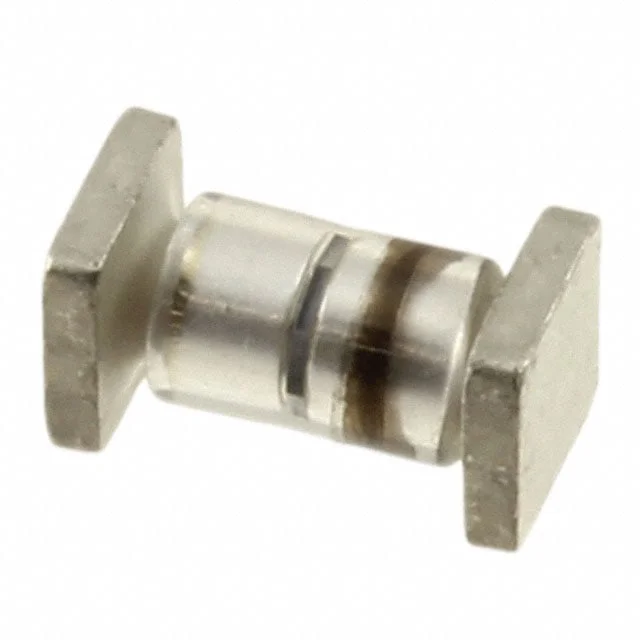

JANTX1N5802US
DIODE GEN PURP 50V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5802
JANTX1N5802US Hakkında
JANTX1N5802US, Microchip Technology tarafından üretilen 50V 1A kapasiteli genel amaçlı hızlı recovery diyotudur. SQ-MELF (D-5A) kılıfında sunulan bu bileşen, doğrultma uygulamalarında ve anahtarlama devrelerinde kullanılır. 25 ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. 875 mV maksimum forward voltaj düşüşü ve 1 µA reverse leakage akımı ile verimli çalışır. -65°C ile +175°C arası geniş çalışma sıcaklığı aralığında güvenilir performans sunmaktadır. Power supply koruma devreleri, AC-DC konvertörler ve yüksek frekans anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
