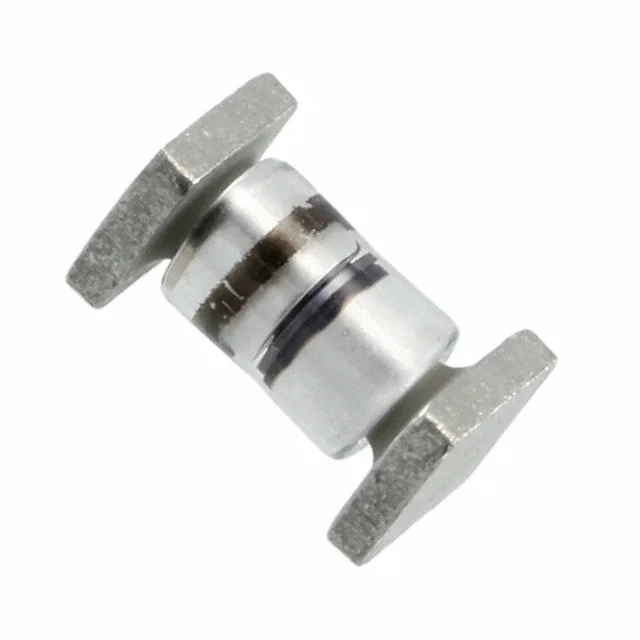

JANTX1N5616US/TR
STD RECTIFIER
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5616
JANTX1N5616US/TR Hakkında
JANTX1N5616US/TR, Microchip Technology tarafından üretilen standart doğrultma diyotudur. Surface mount SQ-MELF paketinde sunulan bu bileşen, 1A ortalama doğrultulmuş akım kapasitesine ve 400V maksimum reverse voltajına sahiptir. Ön voltajı 3A'de maksimum 1.3V olan diyot, -65°C ile +200°C arasında çalışabilir. 2µs reverse recovery time ve standart recovery hızı ile (500ns üzeri), güç kaynakları, inverter devreleri ve AC-DC dönüştürücülerde kullanılır. 500nA @ 400V reverse leakage akımı ile karakterize edilmiştir. JANTX serisi uyumlu bileşen olarak askeri ve uzay uygulamalarında da tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 nA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
