Diyotlar - Doğrultucular - Tekil

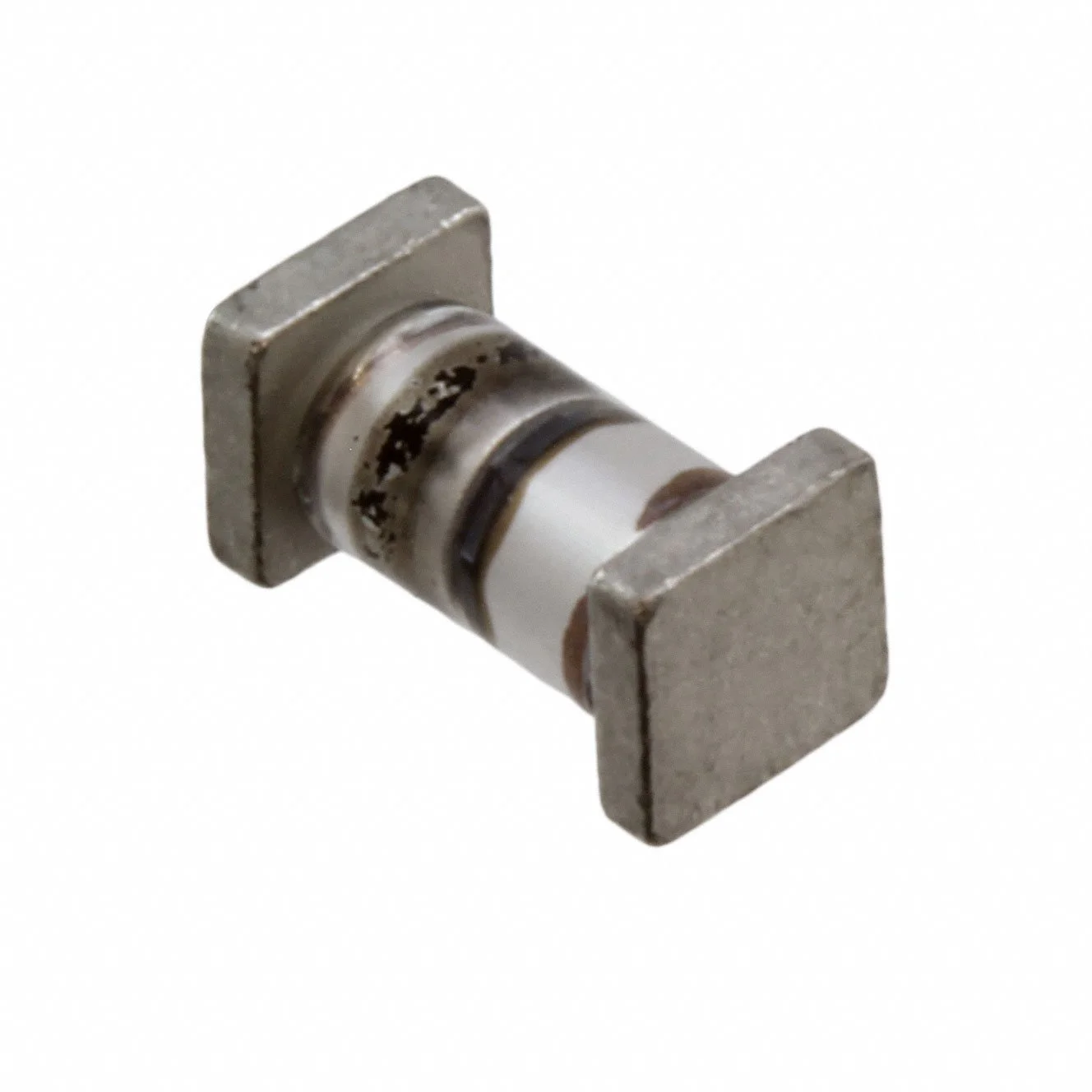

JANTX1N5616US
DIODE GEN PURP 400V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5616
JANTX1N5616US Hakkında
JANTX1N5616US, Microchip Technology tarafından üretilen genel amaçlı silisyum doğrultucu diyottur. 1A ortalama doğrultulan akım kapasitesi ve 400V ters gerilim yeteneği ile güç kaynakları, anahtarlama devreleri ve AC/DC dönüştürme uygulamalarında kullanılır. Surface mount D5A paketi ile kompakt tasarımlar için uygundur. -65°C ile 200°C işletme sıcaklık aralığında çalışır. 2 µs reverse recovery time ve standart hızlı kurtarma karakteristiği, 500ns üzerinde ve 200mA üstü akım koşullarında sağlanır. 1.3V maksimum forward voltage @ 3A ve 500nA @ 400V ters sızıntı akımı ile verimli rectification performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 nA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
