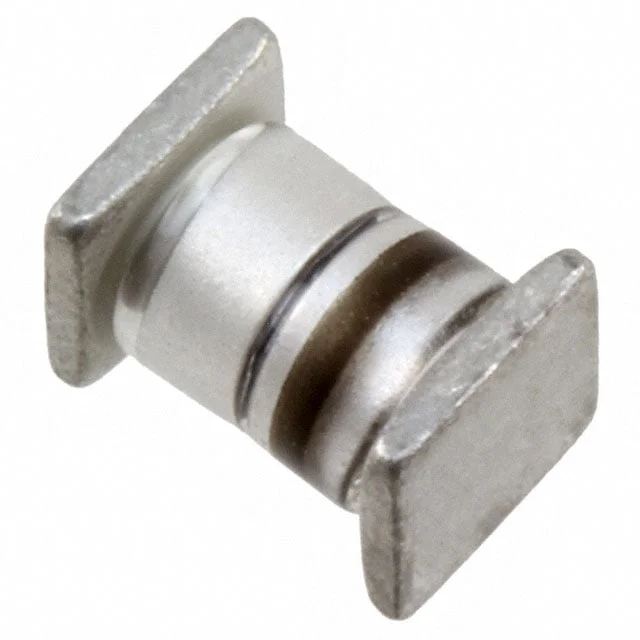

JANTX1N5550US
DIODE GEN PURP 200V 5A B-MELF
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5550
JANTX1N5550US Hakkında
JANTX1N5550US, Microchip Technology tarafından üretilen genel amaçlı silikon doğrultucu diyottur. 200V ters gerilim dayanımı ve 5A ortalama doğrultulmuş akım kapasitesi ile AC/DC güç kaynakları, inverter devreleri, motor kontrolü ve endüstriyel uygulamalarda kullanılır. Surface mount B-MELF paketinde temin edilen bu diyot, 2 µs reverse recovery time ile hızlı anahtarlama uygulamalarında tercih edilir. -65°C ile +175°C arasında çalışabilir ve 1 µA ters kaçak akımı ile düşük kayıp sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, B |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | B, SQ-MELF |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 9 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
