Diyotlar - Doğrultucular - Tekil

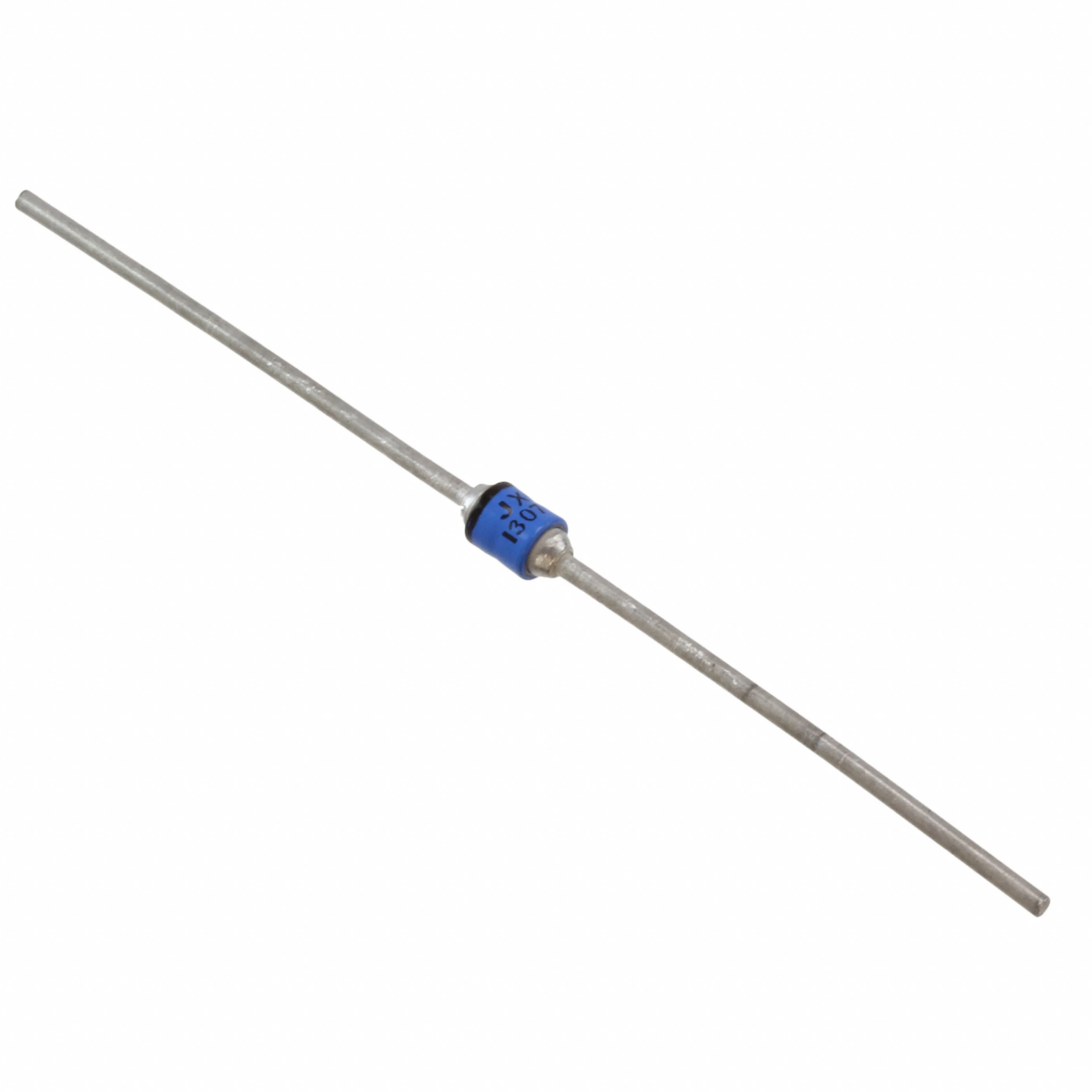

JANTX1N5419
DIODE GEN PURP 500V 3A AXIAL
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5419
JANTX1N5419 Hakkında
JANTX1N5419, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 500V ters gerilim ve 3A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, AC-DC dönüştürücüler ve doğrultma devrelerinde kullanılır. Fast Recovery (<=500ns) özelliği sayesinde yüksek frekans uygulamalarında da uygulanabilir. Through Hole axial kasa tipi ile PCB'ye kolayca monte edilir. -65°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. 250ns reverse recovery time ile anahtarlamada hızlı yanıt sağlar. 1µA @ 500V ters akım özellikleri ile düşük sızıntı karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 1 µA @ 500 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | B, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 250 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 500 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 9 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
