Diyotlar - Doğrultucular - Tekil

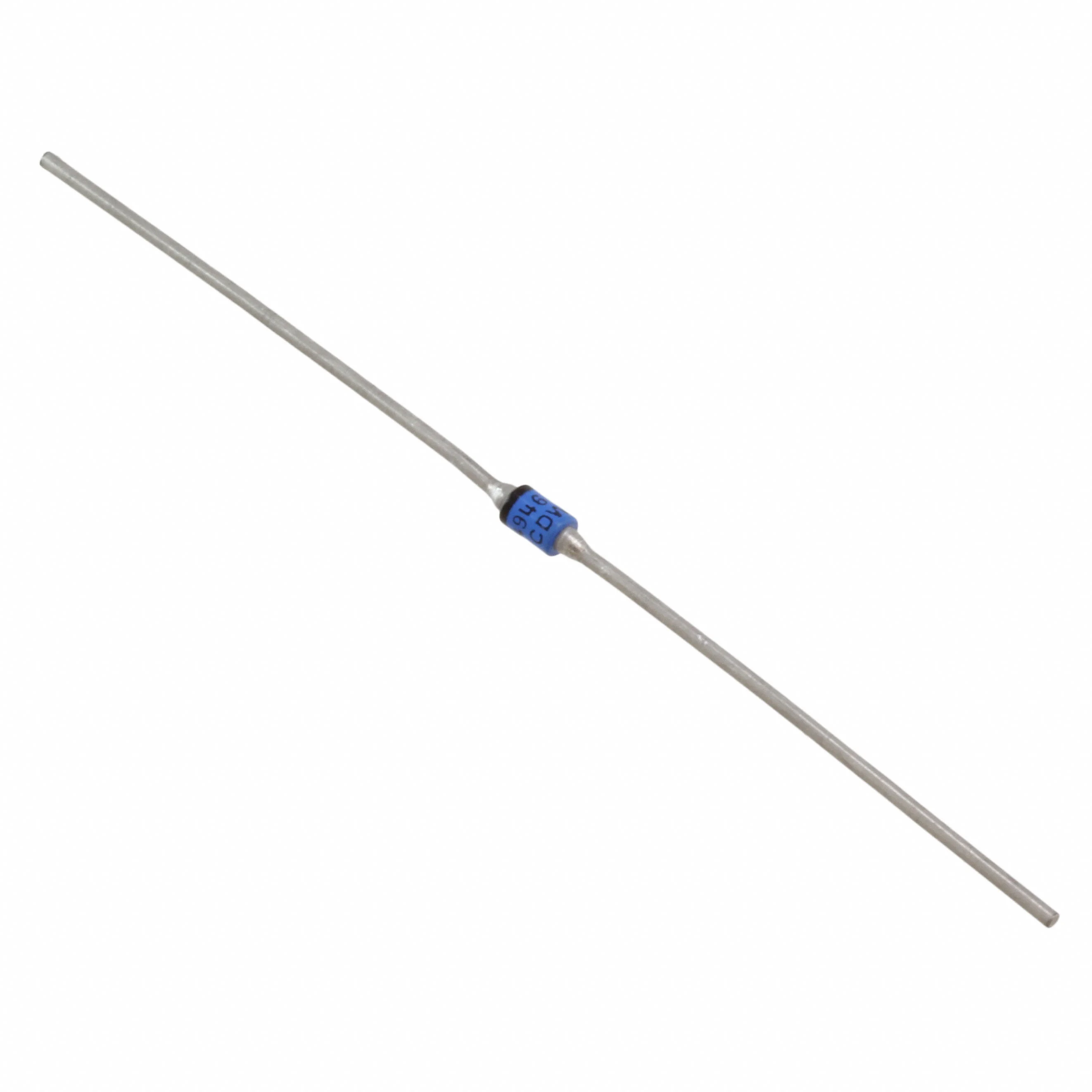

JANTX1N4946
DIODE GEN PURP 600V 1A AXIAL
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4946
JANTX1N4946 Hakkında
JANTX1N4946, Microchip Technology tarafından üretilen genel amaçlı silikon doğrultucu diyottur. 600V ters gerilim dayanımı ve 1A ortalama doğrultulmuş akım kapasitesi ile tasarlanmıştır. Fast recovery özelliği sayesinde 250 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. Through-hole axial montajlı paket yapısı ile geleneksel PCB tasarımlarında kolaylıkla entegre edilebilir. -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenli çalışır. Güç kaynakları, AC/DC dönüştürücüler, anahtarlama devreleri ve genel endüstriyel uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | A, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 250 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
