Diyotlar - Doğrultucular - Tekil

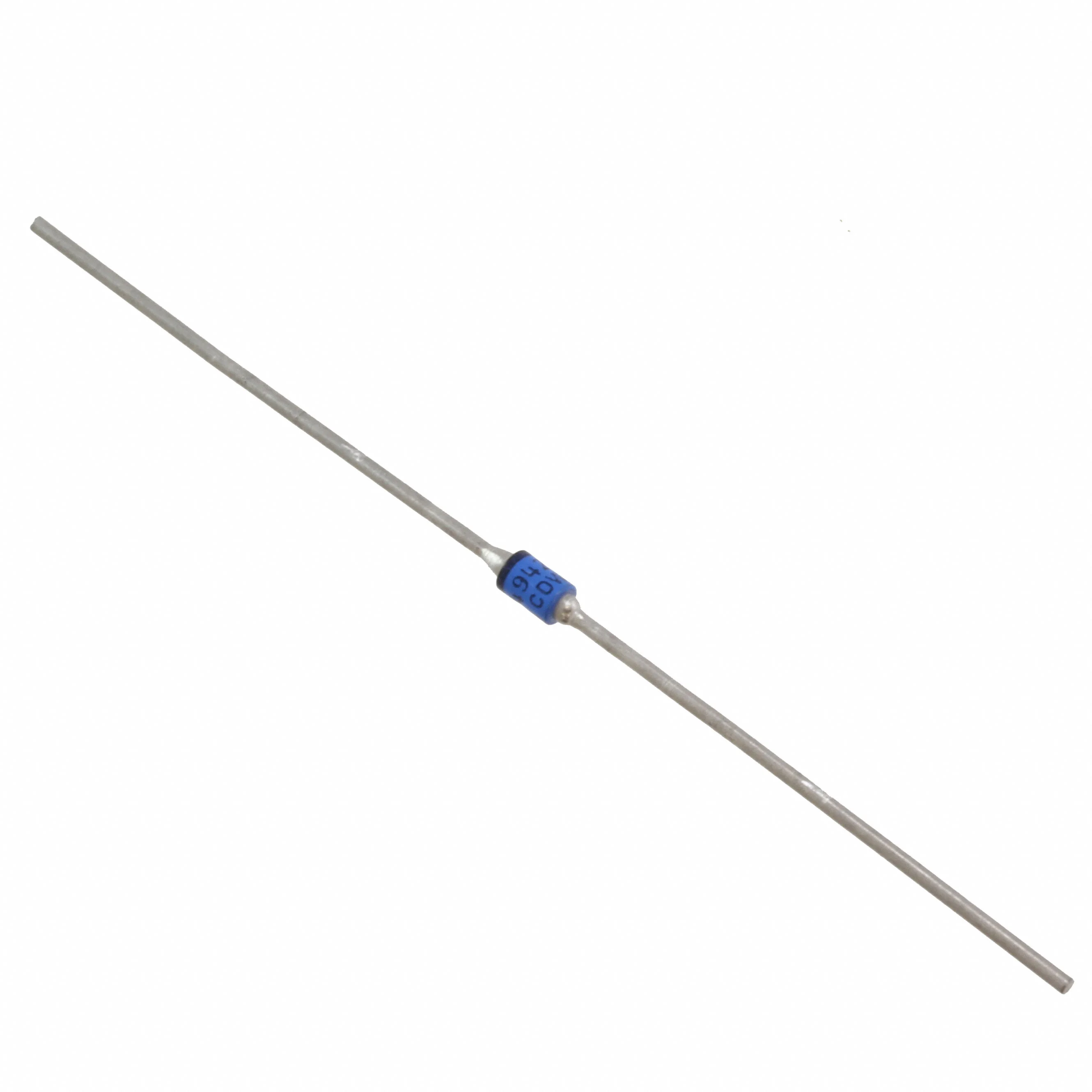

JANTX1N4942
DIODE GEN PURP 200V 1A AXIAL
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N4942
JANTX1N4942 Hakkında
JANTX1N4942, Microchip Technology tarafından üretilen 200V 1A kapasiteli genel amaçlı doğrultma diyodudur. Fast recovery özelliğine sahip bu diyot, 150 ns reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılır. Axial through-hole paket tipinde üretilen komponent, geniş sıcaklık aralığında (-65°C ~ 175°C) kararlı çalışır. 1.3V forward voltage ile düşük güç kaybı sağlar. Güç kaynakları, AC/DC converterleri, kontrol devreleri ve genel doğrultma uygulamalarında tercih edilir. 1 µA @ 200V reverse leakage akımı ile güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | A, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 150 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | A, Axial |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
