Diyotlar - Doğrultucular - Tekil

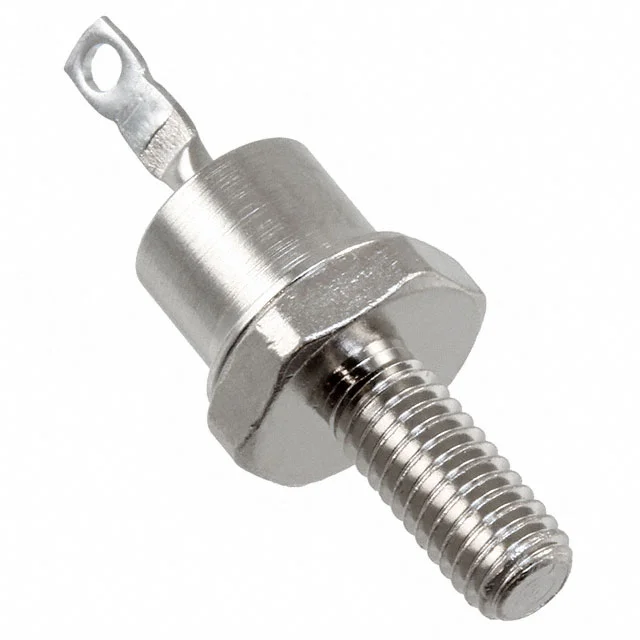

JANTX1N3891
DIODE GEN PURP 200V 12A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3891
JANTX1N3891 Hakkında
JANTX1N3891, Microchip Technology tarafından üretilen genel amaçlı doğrultucu diyottur. DO-203AA stud mount paketinde sunulan bu bileşen, 12A ortalama doğrultulmuş akım kapasitesiyle ve 200V ters voltaj derecesi ile yüksek akım uygulamalarında kullanılır. 200 ns reverse recovery time ile hızlı kurtarma özelliğine sahiptir. -65°C ile 175°C junction sıcaklık aralığında çalışabilir. Güç kaynakları, şarj cihazları, oto elektriksi ve endüstriyel doğrultma uygulamalarında yaygın olarak tercih edilir. 1.5V forward voltage @ 38A ve 10µA @ 200V ters sızıntı akımı özellikleri ile stabil performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 38 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
