Diyotlar - Doğrultucular - Tekil

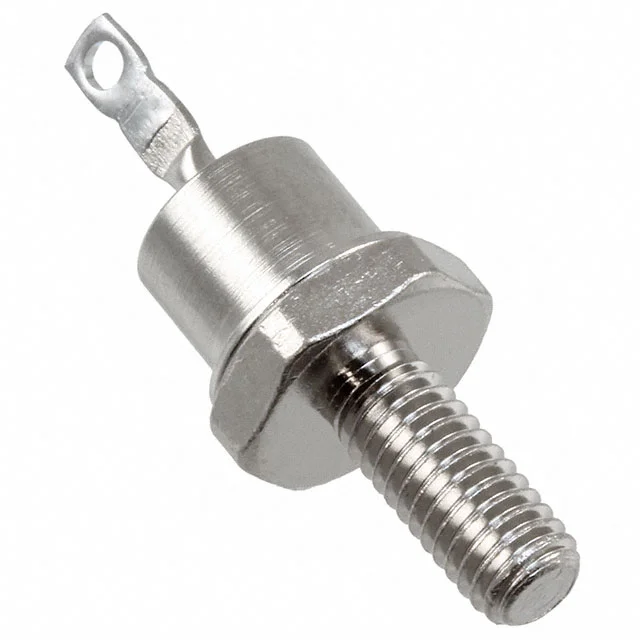

JANTX1N3890
DIODE GEN PURP 100V 12A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3890
JANTX1N3890 Hakkında
JANTX1N3890, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 100V ters gerilim ve 12A ortalama doğrultulmuş akım kapasitesiyle güç uygulamalarında kullanılır. Fast recovery özelliğine sahip (200ns reverse recovery time) bu diyot, anahtarlama hızının önemli olduğu devreler, güç kaynakları, invertörler ve frekans dönüştürücülerde uygulanır. DO-203AA stud mount pakajında sunulan komponent, -65°C ile 175°C arasında çalışabilir. 1.5V forward voltage ve 10µA reverse leakage karakteristikleriyle verimli bir doğrultma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 115pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Reverse Recovery Time (trr) | 200 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 20 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
