Diyotlar - Doğrultucular - Tekil

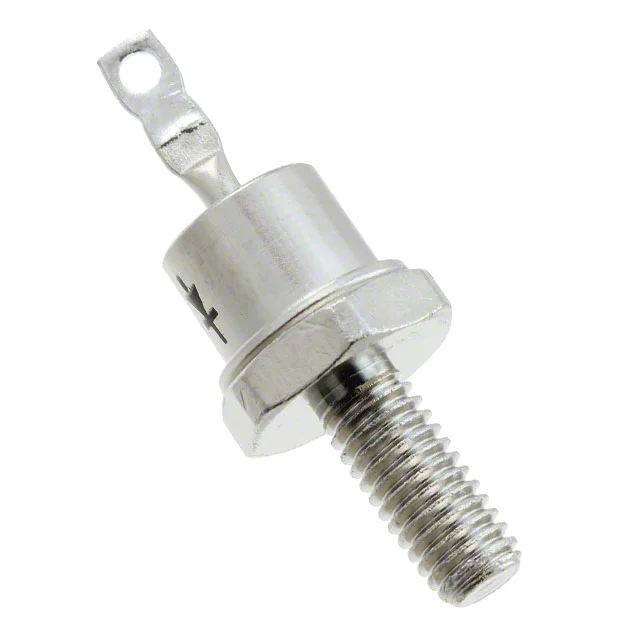

JANTX1N3671A
DIODE GEN PURP 800V 12A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3671
JANTX1N3671A Hakkında
JANTX1N3671A, Microchip Technology tarafından üretilen 800V ters voltaj kapasitesine sahip standart doğrultucu diyottur. 12A ortalama doğrultulmuş akım (Io) ile tasarlanan bu bileşen, stud mount paket tipi ile yüksek güç uygulamalarına uygundur. 2.3V maksimum ileri voltaj düşüşü (240A'de) ve fast recovery özelliği (≤500ns) sayesinde AC/DC güç kaynakları, endüstriyel doğrultma devreleri ve ağır yük uygulamalarında kullanılır. -65°C ile +150°C arasında çalışabilir. DO-203AA (DO-4) paket tipinde sunulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 5 µA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 2.3 V @ 240 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
