Diyotlar - Doğrultucular - Tekil

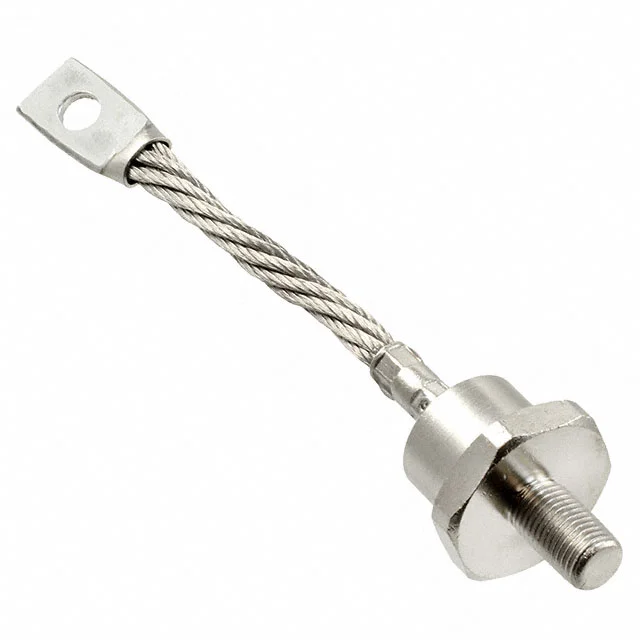

JANTX1N3289
DIODE GEN PURP 200V 100A DO205AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3289
JANTX1N3289 Hakkında
JANTX1N3289, Microchip Technology tarafından üretilen bir genel amaçlı doğrultma diyotudur. DO-205AA (DO-8) stud mount paketinde sunulan bu bileşen, 100A ortalama doğrultulmuş akım ve 200V ters voltaj kapasitesi ile yüksek güç uygulamalarında kullanılır. -65°C ile 200°C arasında geniş çalışma sıcaklığı aralığına sahiptir. Güç kaynakları, motor kontrolü, endüstriyel kontrol sistemleri ve ağır yük doğrultma devreleri gibi uygulamalarda tercih edilir. 1.55V maksimum forward voltaj ve 10mA ters sızıntı akımı özellikleri ile güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 100A |
| Current - Reverse Leakage @ Vr | 10 mA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-205AA, DO-8, Stud |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | DO-205AA (DO-8) |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 310 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
