Diyotlar - Doğrultucular - Tekil

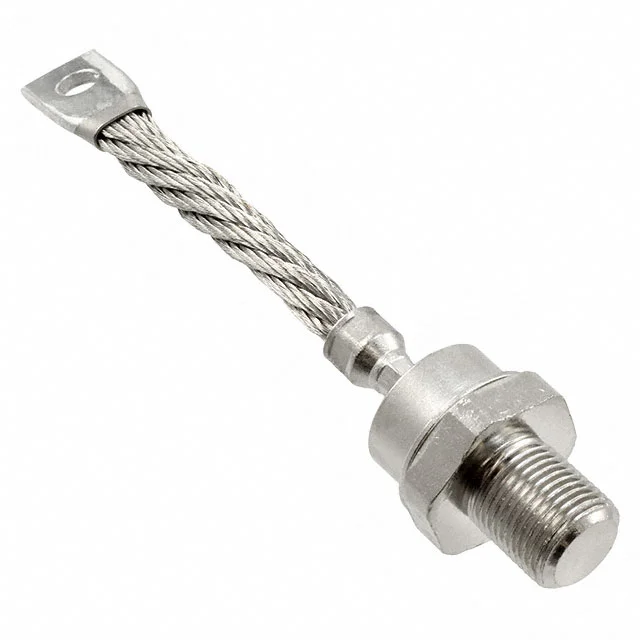

JANTX1N3164
DIODE GEN PURP 200V 300A DO205AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N3164
JANTX1N3164 Hakkında
JANTX1N3164, Microchip Technology tarafından üretilen standart doğrultma diyodudur. 300A ortalama doğrultulmuş akım kapasitesi ile yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 200V DC ters gerilim derecesi sayesinde güç kaynakları, AC-DC dönüştürücüler ve ağır endüstriyel uygulamalarda tercih edilir. Fast recovery karakteristiği (≤500ns) ile anahtarlama hızı gerektiren devreler için uygundur. 1.55V maksimum forward gerilimi ve geniş çalışma sıcaklığı aralığı (-65°C ~ 200°C) ile çeşitli ortam koşullarında güvenilir çalışma sağlar. Stud mount paketi yüksek akım uygulamaları için ısı dağıtımını optimize eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 10 mA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-205AB, DO-9, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AB, DO-9 |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 940 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
