Diyotlar - Doğrultucular - Tekil

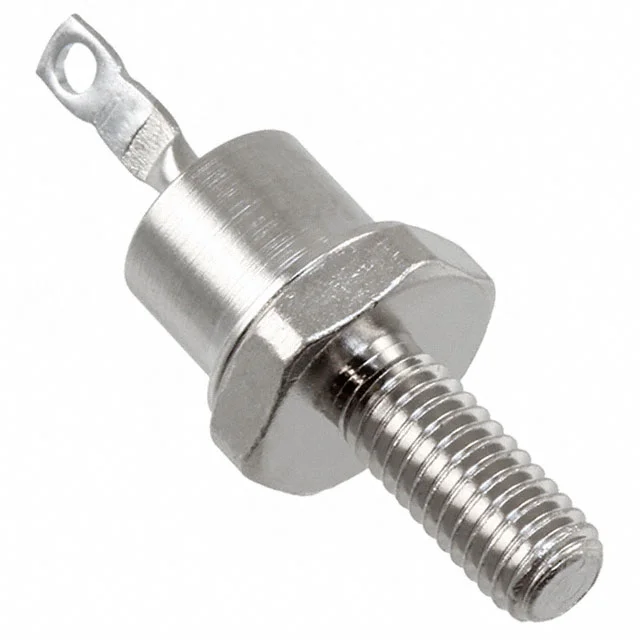

JANTX1N1614
DIODE GEN PURP 200V 15A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1614
JANTX1N1614 Hakkında
JANTX1N1614, Microchip Technology tarafından üretilen genel amaçlı doğrultucu diyotudur. 200V ters kapanma voltajında 15A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast recovery özelliği ile 500ns'den daha kısa kurtarma süresine ve 200mA'den daha yüksek akımlarda çalışır. DO-203AA stud mount paket türüne sahip olup, -65°C ile 175°C arasında çalışabilir. Forward voltajı 15A'de maksimum 1.5V'dur. Ters kaçak akımı 200V'da 50µA ile sınırlıdır. Güç kaynakları, motor kontrolü ve AC-DC dönüştürücü devrelerde doğrultma uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 50 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Market |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
