Diyotlar - Doğrultucular - Tekil

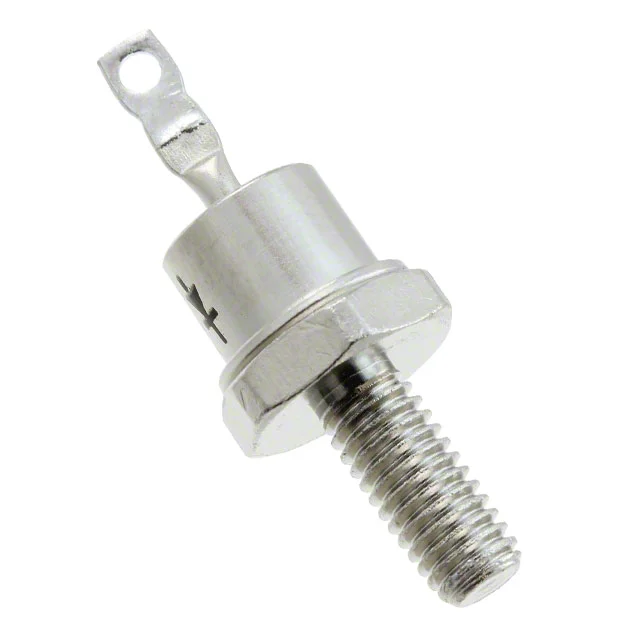

JANTX1N1204AR
DIODE GEN PURP 400V 12A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1204
JANTX1N1204AR Hakkında
JANTX1N1204AR, Microchip Technology tarafından üretilen 400V reverse voltage ile tasarlanmış bir genel amaçlı doğrultma diyotudur. 12A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, konvertörler ve üreyici uygulamalarında kullanılır. Fast recovery özelliği (≤500ns) ile yüksek frekans uygulamalarına uygun olup, -65°C ile +150°C arasında çalışabilir. DO-203AA stud mount paketi ile endüstriyel ve askeri standartlara uygun JANTX seviyesi kalifikasyonu taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 2.3 V @ 240 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
