Diyotlar - Doğrultucular - Tekil

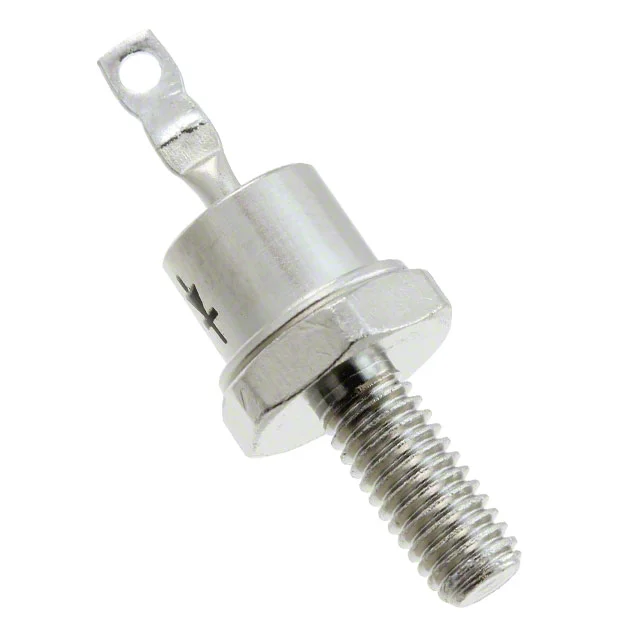

JANTX1N1204A
DIODE GEN PURP 400V 12A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1204A
JANTX1N1204A Hakkında
JANTX1N1204A, Microchip Technology tarafından üretilen 400V 12A kapasiteli standart doğrultma diyotudur. DO-203AA (stud mount) paketinde sunulan bu bileşen, fast recovery karakteristiğine sahip olup 500ns'den düşük recovery time değerine ve güçlü 240A forward akım kapasitesine (2.3V forward voltaj) sahiptir. Geniş çalışma sıcaklık aralığında (-65°C ~ 150°C) stabil performans gösterir. Ters aks gerilim altında çok düşük sızıntı akımı (5µA @ 400V) sağlar. Güç kaynakları, AC/DC konvertörler, ağır endüstriyel doğrultma uygulamaları ve yüksek akım gerektiren doğrultma sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 5 µA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 2.3 V @ 240 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
