Diyotlar - Doğrultucular - Tekil

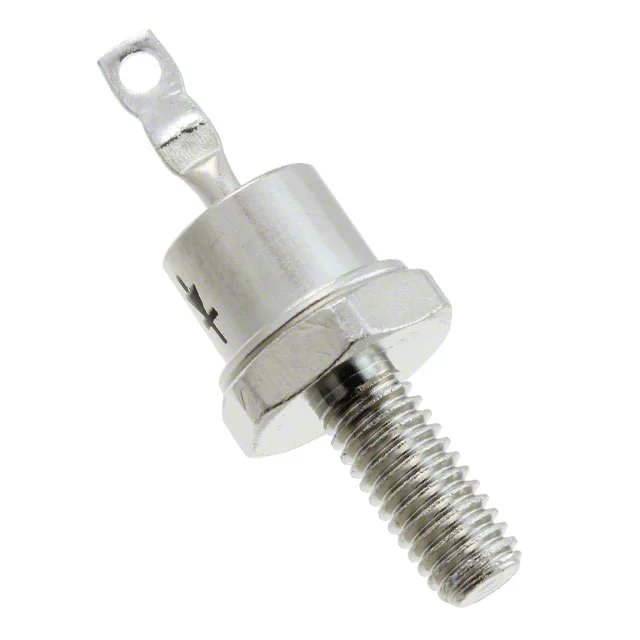

JANTX1N1202A
DIODE GEN PURP 200V 12A DO203AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1202
JANTX1N1202A Hakkında
JANTX1N1202A, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 200V ters voltaj kapasitesi ve 12A ortalama doğrultulmuş akım ile tasarlanmıştır. DO-203AA (DO-4) stud mount paketinde sunulan bu diyot, yüksek akım uygulamalarında güç kaynakları, inverter devreleri ve endüstriyel doğrultma uygulamalarında kullanılır. Fast recovery karakteristiği (500ns altında) ile hızlı anahtarlama uygulamalarına uygundur. -65°C ile 150°C arasında çalışma sıcaklığı aralığında stabildir. 200V'de 5µA maksimum ters kaçak akımı ile düşük kayıp performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 12A |
| Current - Reverse Leakage @ Vr | 5 µA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | DO-203AA, DO-4, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-203AA |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 2.3 V @ 240 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
