Diyotlar - Doğrultucular - Tekil

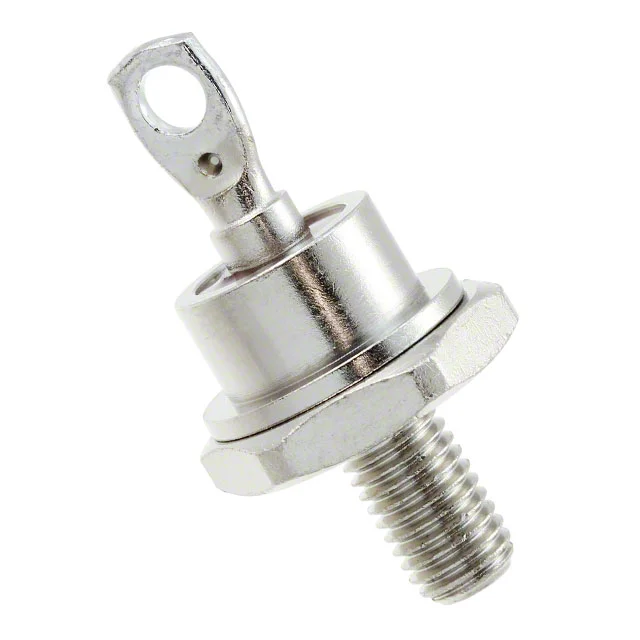

JANTX1N1190
DIODE GEN PURP 600V 35A DO5
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1190
JANTX1N1190 Hakkında
JANTX1N1190, Microchip Technology tarafından üretilen 600V 35A kapasiteli genel amaçlı doğrultucu diyottur. DO-5 stud mount paketlemesinde sunulan bu bileşen, 35A ortalama doğrultulmuş akım kapasitesine ve 600V maksimum reverse voltaja sahiptir. Fast recovery özelliğiyle (≤500ns) anahtarlama uygulamalarında tercih edilir. 1.4V forward voltajı ile minimum güç kaybı sağlar. -65°C ile 175°C arasında çalışabilen JANTX1N1190, güç kaynakları, invertörler, motor kontrol devreleri ve ağır endüstriyel uygulamalarda doğrultma işlevini gerçekleştirir. Stud montaj tipi, yüksek akım uygulamalarında soğutma ve mekanik sabitleme avantajı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 110 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
