Diyotlar - Doğrultucular - Tekil

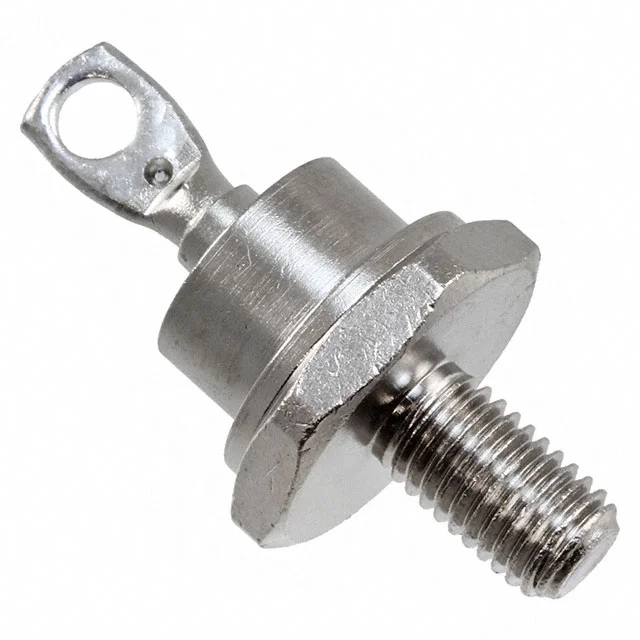

JANTX1N1184
DIODE GEN PURP 100V 35A DO5
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N1184
JANTX1N1184 Hakkında
JANTX1N1184, Microchip Technology tarafından üretilen standart doğrultma diyodudur. 100V ters voltaj ve 35A ortalama doğrultulmuş akım kapasitesi ile güç uygulamalarında kullanılır. DO-5 (DO-203AB) şasi montajı paketinde sunulan bu diyot, güç kaynakları, endüstriyel kontrol devreleri ve yüksek akımı gerektiren doğrultma uygulamalarında yer alır. -65°C ile 175°C arasında çalışabilen geniş sıcaklık aralığı ve 500ns'den yavaş recovery özelliği standart hızda çalışan sistemlerde uygundur. Maksimum ileri voltajı 1.4V@110A'dır. Bileşen üretimden kaldırılmış olup stok tükenmek üzeredir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 35A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Market |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-5 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 110 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
