Transistörler - Bipolar (BJT) - Tekil

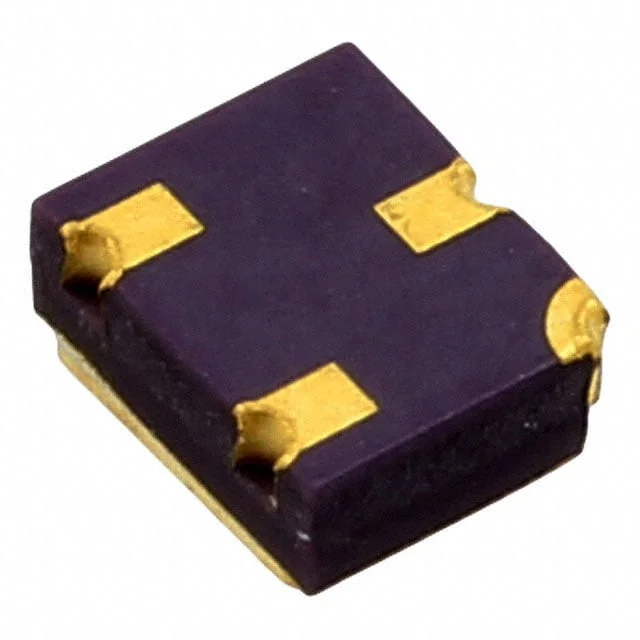

JANSM2N3700UB/TR
TRANSISTOR RH SMALL-SIGNAL BJT
- Üretici
- Microchip Technology
- Paket/Kılıf
- 3-SMD
- Seri / Aile Numarası
- 2N3700
JANSM2N3700UB/TR Hakkında
JANSM2N3700UB/TR, Microchip Technology tarafından üretilen NPN tipi küçük sinyal bipolar junction transistör (BJT) olup, surface mount teknolojisi ile SMD 3 ayaklı kasa tipinde sunulmaktadır. Maksimum 500mW güç tüketimi ve 80V VCE(BR) ile sınıflandırılmış bu bileşen, -65°C ile 200°C arasında çalışma sıcaklığını desteklemektedir. 100 @ 150mA DC akım kazancı (hFE) ile karakterize edilmiş olan transistör, 150mA ile 500mA arasında kolektör akımlarında kullanılabilir. 500mV maksimum doyum gerilimi (Vce sat) ile düşük kayıplar sağlayan bu komponentin 10nA maksimum cutoff akımı, kapalı konumda minimum sızıntı gösterir. Anahtarlama devreleri, sinyal amplifikasyonu, küçük güçlü RF uygulamaları ve genel amaçlı analog/dijital devreler tasarımında yaygın olarak kullanılan bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | UB |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
