Transistörler - Bipolar (BJT) - Tekil

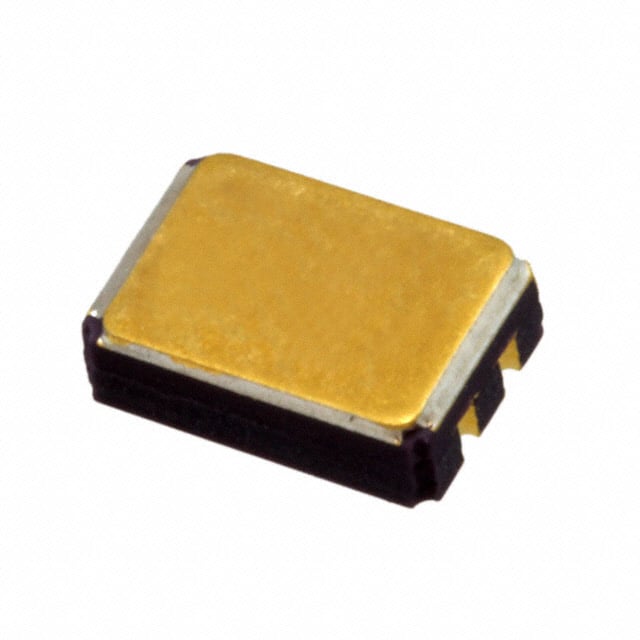

JANS2N4033UB/TR
TRANSISTOR SMALL-SIGNAL BJT
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2N4033
JANS2N4033UB/TR Hakkında
JANS2N4033UB/TR, Microchip Technology tarafından üretilen PNP tipi küçük-sinyal bipolar junction transistörüdür. Surface mount 4-SMD paketinde sunulan bu komponent, 1A maksimum kolektör akımı, 500mW güç dağıtımı ve 100 @ 100mA, 5V DC current gain (hFE) ile karakterize edilir. 80V VCEO breakdown voltajı sayesinde yüksek voltaj uygulamalarında kullanılabilir. -65°C ile +200°C arasında çalışma sıcaklığını destekler. Güç amplifikasyon, anahtarlama devreleri, ses frekansı uygulamaları ve genel transistör amplifikatör uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 4-SMD, No Lead |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | UB |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
