Zener Diyotlar - Tekil

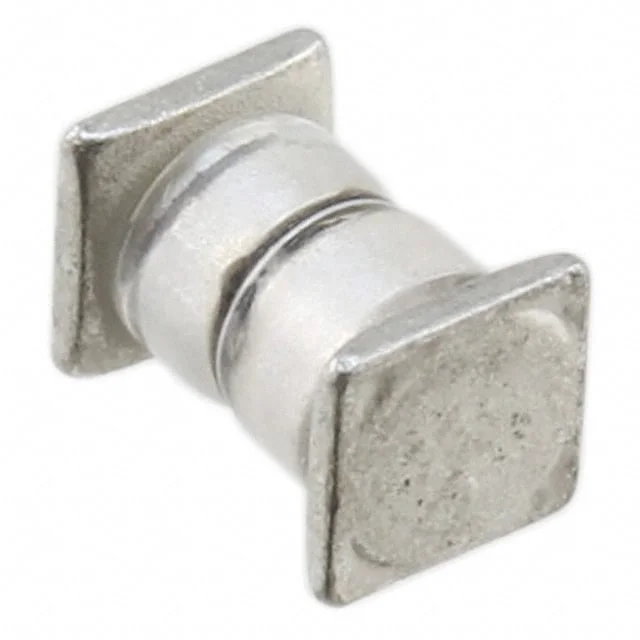

JANS1N4972US
DIODE ZENER 39V 5W D5B
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N4972
JANS1N4972US Hakkında
JANS1N4972US, Microchip Technology tarafından üretilen 39V nominal gerilim değerine sahip 5W güç kapasiteli Zener diyottur. Surface Mount teknolojisi ile SQ-MELF D5B paketinde sunulan bu komponent, voltaj regülasyon ve koruma uygulamalarında kullanılır. 14 Ohm maksimum impedanss (Zzt) ve 2 µA @ 29.7V ters sızıntı akımı özellikleriyle kararlı voltaj referansı sağlar. ±5% tolerans ile 39V voltaj stabilitesi, 1.5V @ 1A forward voltajı ve -65°C ~ 175°C geniş çalışma sıcaklığı aralığı sayesinde endüstriyel uygulamalarda ve devre koruma sistemlerinde yer alabilir. Militarized ve gözetlenen üretim süreci ile JANS kalifikasyonu taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 2 µA @ 29.7 V |
| Impedance (Max) (Zzt) | 14 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | SQ-MELF, B |
| Part Status | Market |
| Power - Max | 5 W |
| Supplier Device Package | D-5B |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 1 A |
| Voltage - Zener (Nom) (Vz) | 39 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
