Zener Diyotlar - Tekil

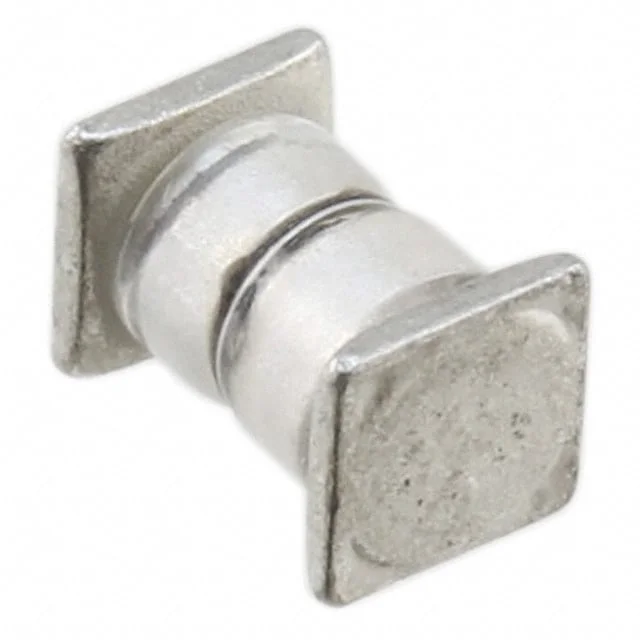

JANS1N4965US
DIODE ZENER 20V 5W D5B
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- 1N4965
JANS1N4965US Hakkında
JANS1N4965US, Microchip Technology tarafından üretilen 20V nominal voltaj ve 5W güç kapasitesine sahip bir Zener diyottur. Surface Mount teknolojisi ile SQ-MELF D-5B paketi içerisinde sunulur. Bu komponent, voltaj regülasyon ve koruma uygulamalarında kullanılmak üzere tasarlanmıştır. ±5% tolerans ile belirtilen 20V Zener voltajı sayesinde sabit gerilim referansı sağlar. -65°C ile 175°C arasındaki geniş işletme sıcaklığı aralığında güvenilir çalışma sunar. 4.5 Ohm maksimum impedans ve 2 µA @ 15.2V ters sızıntı akımı özellikleri sahiptir. Güç kaynağı stabilizasyon devreleri, transient koruma ve sinyal knetering uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 2 µA @ 15.2 V |
| Impedance (Max) (Zzt) | 4.5 Ohms |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | SQ-MELF, B |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | D-5B |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 1 A |
| Voltage - Zener (Nom) (Vz) | 20 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
