Transistörler - Bipolar (BJT) - Tekil
JAN2N6301

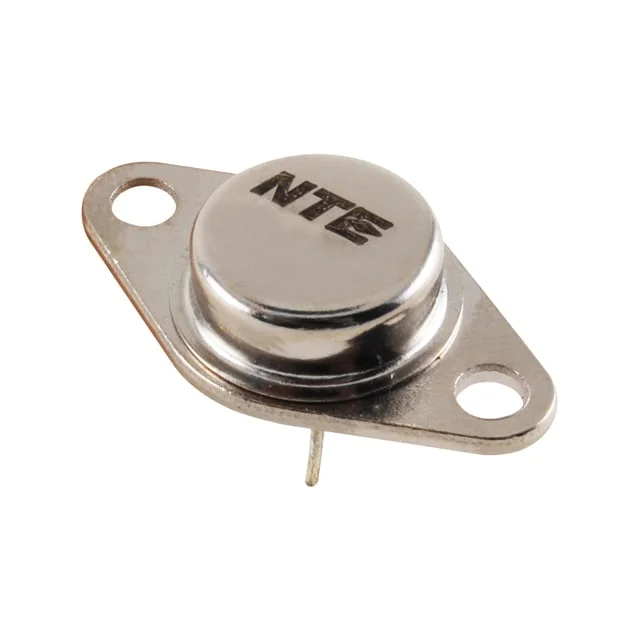

TRANSISTOR NPN DARLINGTON TO-213
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- JAN2N6301
JAN2N6301 Hakkında
JAN2N6301, Microchip Technology tarafından üretilen NPN Darlington transistörüdür. TO-213AA (TO-66-2) paketinde sunulan bu bileşen, yüksek akım kazancı (hFE: minimum 750) ve 75W maksimum güç dağıtımı kapasitesi ile karakterizedir. 80V maksimum collector-emitter kırılma voltajı ve 8A maksimum collector akımı ile çalışabilen bu transistör, endüstriyel kontrol devreleri, motor sürücüleri, röle ve solenoid kontrol uygulamalarında yaygın olarak kullanılır. -55°C ile +200°C arasında çalışma sıcaklık aralığında, Through Hole montaj tipi ile PCB'lere entegre edilir. Düşük satürasyon voltajı (3V @ 8A) sayesinde güç tüketimini minimize eder ve verimli anahtarlama işlemleri sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 µA |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 4A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 75 W |
| Supplier Device Package | TO-66 (TO-213AA) |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 80mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
