Transistörler - Bipolar (BJT) - Tekil

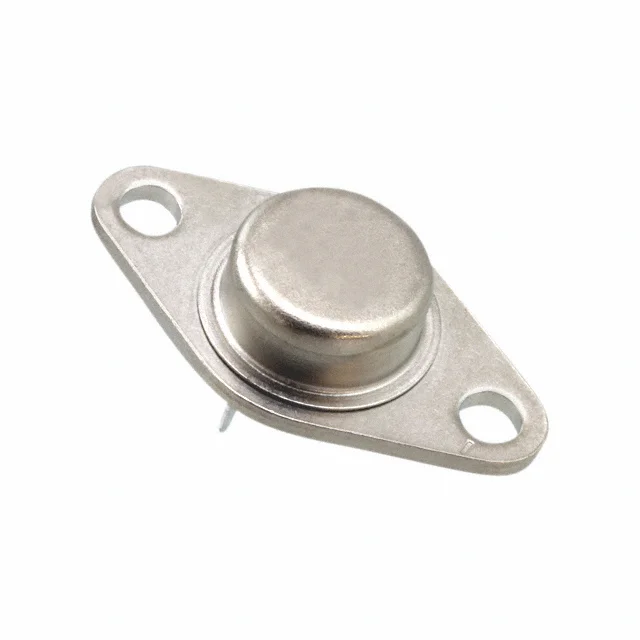

JAN2N6299
TRANS PNP DARL 80V 8A TO-213AA
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- JAN2N6299
JAN2N6299 Hakkında
JAN2N6299, Microchip Technology tarafından üretilen bir PNP Darlington transistördür. TO-213AA (TO-66-2) paketinde sunulan bu komponent, yüksek akım kazancı ve düşük saturasyon gerilimi özelliğiyle ön amplifikatör ve güç anahtarlama uygulamalarında kullanılır. 8A kolektör akımı, 80V çökmesiz gerilimi ve 64W maksimum güç dağıtımı kapasitesiyle, güç amplifikasyonu, motor kontrolü ve endüstriyel kontrol devrelerinde tercih edilen bir çözümdür. Darlington yapısı nedeniyle 750 (min) DC akım kazancı sağlayarak, büyük akımları düşük baz akımıyla kontrol etmeyi mümkün kılar. -65°C ile 175°C arasında çalışan geniş sıcaklık aralığı, güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 4A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 64 W |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 16mA, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
