Transistörler - Bipolar (BJT) - Tekil
JAN2N4033
TRANS PNP 80V 1A
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N4033
JAN2N4033 Hakkında

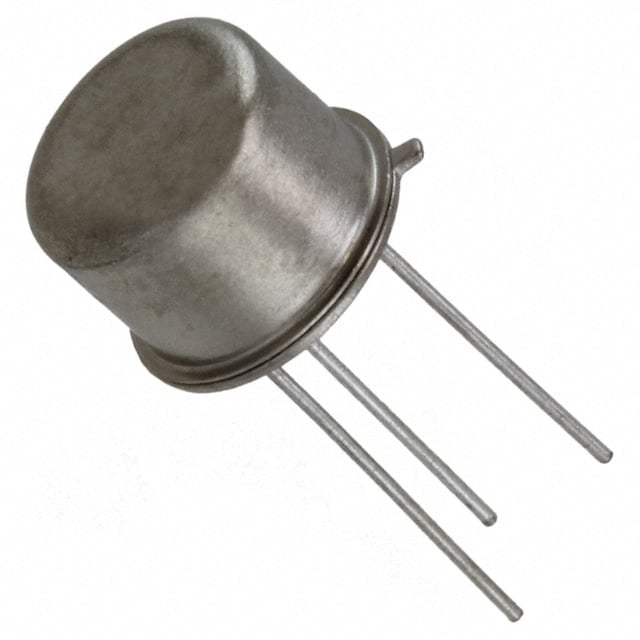

JAN2N4033, Microchip Technology tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, 80V maksimum collector-emitter gerilimi ve 1A maksimum collector akımı ile çalışır. TO-39 metal kasa paketinde sunulan bu komponent, 800mW maksimum güç dağıtma kapasitesine sahiptir. -55°C ile 200°C arasında çalışma sıcaklığında kullanılabilen bu transistör, 100mA akımda 100 DC current gain (hFE) değerine ulaşır. Collector cutoff akımı maksimum 10µA olup, 1V saturation voltajı ile tasarlanmıştır. Audio amplifiers, switching circuits ve low-power uygulamalarda tercih edilen bu komponent, through hole montaj tipi ile PCB'lere kolayca entegre edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TO-39 (TO-205AD) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
