Diyotlar - Doğrultucular - Tekil

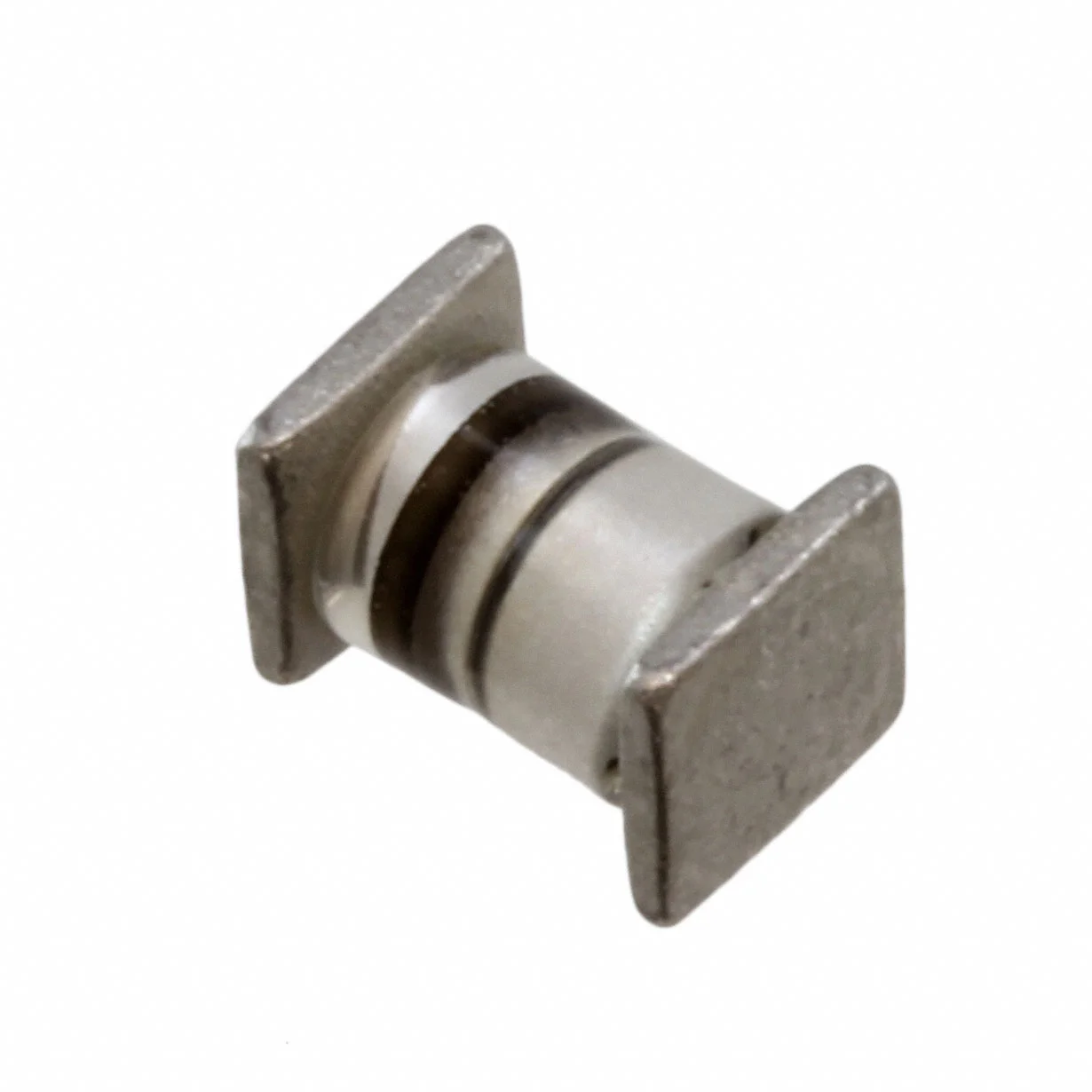

JAN1N6627US
DIODE GEN PURP 440V 1.75A D5B
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N6627US
JAN1N6627US Hakkında
JAN1N6627US, Microchip Technology tarafından üretilen genel amaçlı fast recovery diyottur. 440V ters gerilim kapasitesi ile yüksek voltajlı uygulamalarda kullanılır. 1.75A ortalama doğrultma akımı ile AC/DC güç kaynakları, invertörler ve anahtarlamalı güç devreleri başta olmak üzere çeşitli endüstriyel elektronik uygulamalarda görev yapar. 30ns reverse recovery time (trr) ve fast recovery özelliği ile hızlı anahtarlamayı gerektiren devrelerde tercih edilir. SQ-MELF (D5B) yüzey montaj paketinde sunulan komponentin çalışma sıcaklık aralığı -65°C ile 150°C arasındadır. 1.35V @ 1.2A forward voltage ile düşük enerji kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 40pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1.75A |
| Current - Reverse Leakage @ Vr | 2 µA @ 440 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | SQ-MELF, E |
| Part Status | Market |
| Reverse Recovery Time (trr) | 30 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5B |
| Voltage - DC Reverse (Vr) (Max) | 440 V |
| Voltage - Forward (Vf) (Max) @ If | 1.35 V @ 1.2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
