Diyotlar - Doğrultucular - Tekil

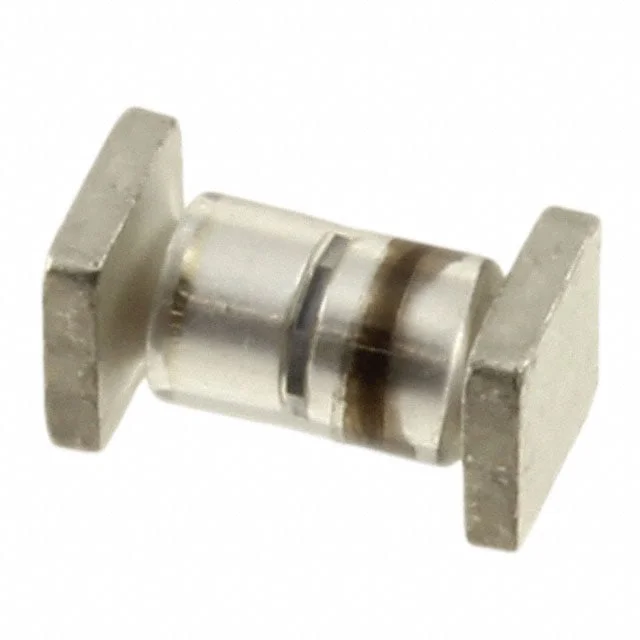

JAN1N5806US
DIODE GEN PURP 150V 2.5A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N5806
JAN1N5806US Hakkında
JAN1N5806US, Microchip Technology tarafından üretilen genel amaçlı hızlı kurtarma diyotudur. 150V ters voltaj ve 2.5A ortalama doğrultulmuş akım kapasitesine sahiptir. SQ-MELF D5A yüzey montajlı paketinde sunulan bu bileşen, 25ns reverse recovery time ile düşük anahtarlama kayıpları sağlar. -65°C ile 175°C arasında çalışma sıcaklığına dayanıklıdır. 975mV ileri voltaj düşüşü ve 1µA ters kaçak akımı özellikleriyle güç kaynakları, AC/DC konvertörler ve kıyas devreleri gibi endüstriyel uygulamalarda kullanılır. Hızlı kurtarma karakteristiği sayesinde yüksek frekans anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 2.5A |
| Current - Reverse Leakage @ Vr | 1 µA @ 150 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 975 mV @ 2.5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
