Diyotlar - Doğrultucular - Tekil

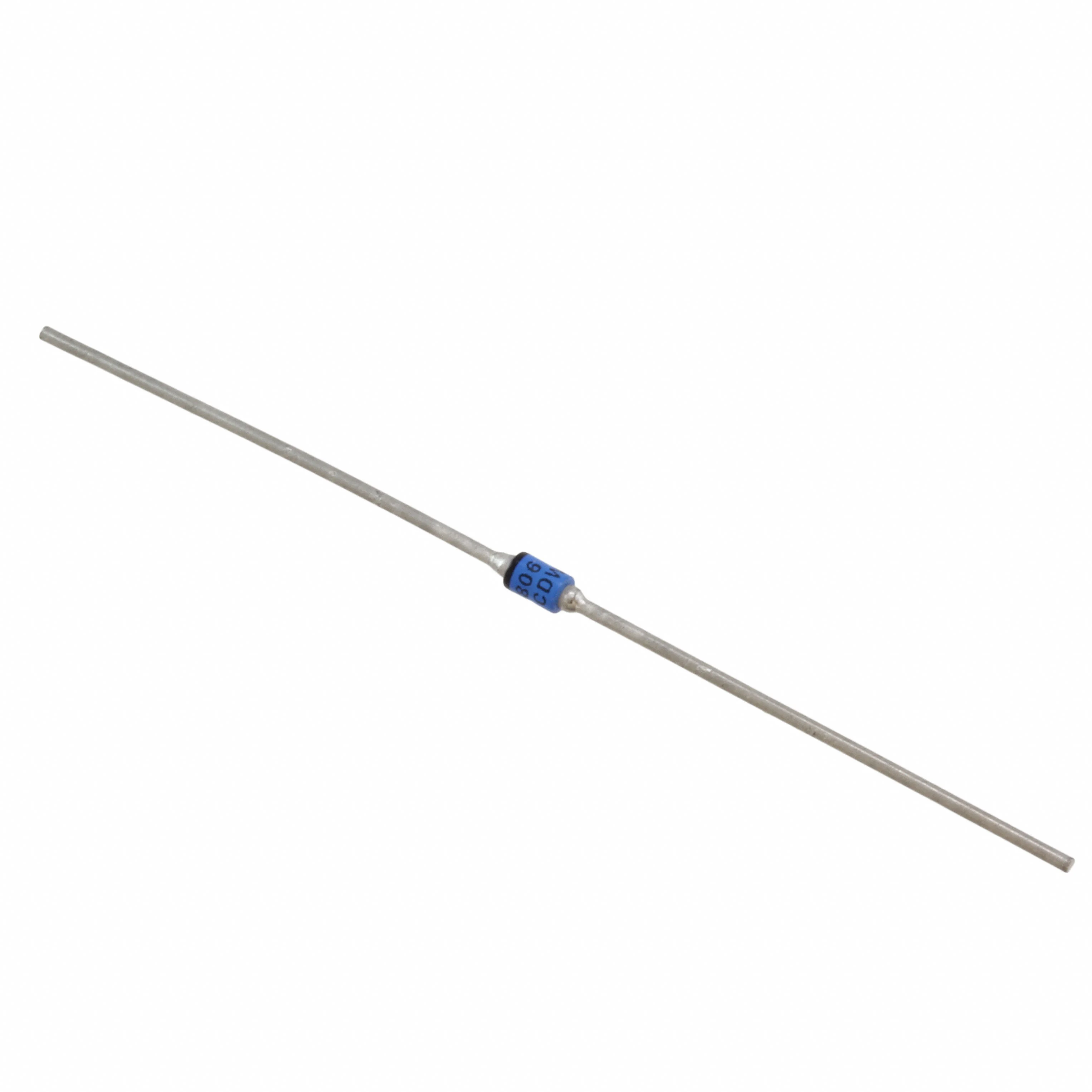

JAN1N5806
DIODE GEN PURP 150V 2.5A AXIAL
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N5806
JAN1N5806 Hakkında
JAN1N5806, Microchip Technology tarafından üretilen genel amaçlı standart doğrultucu diyottur. 150V ters voltaj ve 2.5A ortalama doğrultulmuş akım kapasitesiyle tasarlanmıştır. 25ns reverse recovery time ile hızlı diyot sınıfında yer alır. Axial Through Hole montaj türü ile geleneksel PCB tasarımlarında kullanılır. Geniş çalışma sıcaklık aralığı (-65°C ~ 175°C) sayesinde endüstriyel ve askeri uygulamalarında güvenilir performans sunar. AC/DC güç dönüştürme devrelerinde, beslenme üniteleri, invertörler ve çeşitli doğrultucu uygulamalarında kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 2.5A |
| Current - Reverse Leakage @ Vr | 1 µA @ 150 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | A, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 975 mV @ 2.5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
