Diyotlar - Doğrultucular - Tekil

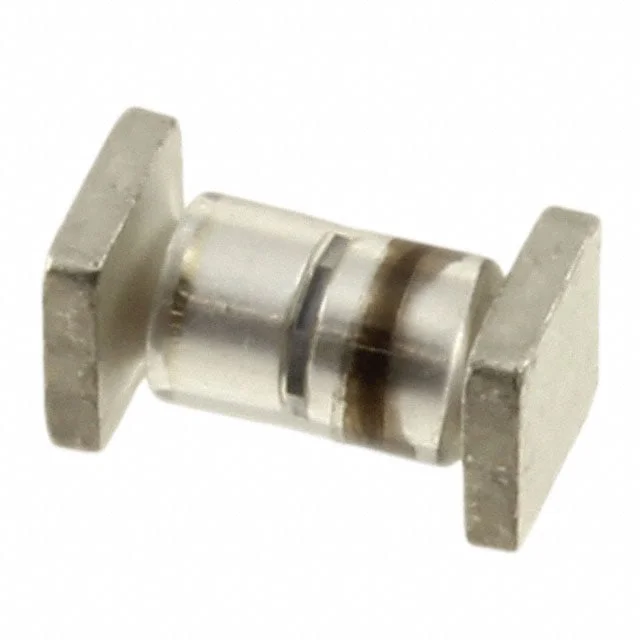

JAN1N5804US
DIODE GEN PURP 100V 2.5A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N5804
JAN1N5804US Hakkında
JAN1N5804US, Microchip Technology tarafından üretilen 100V 2.5A kapasiteli standart doğrultma diyotudur. SQ-MELF D5A paketinde surface mount olarak sunulan bu bileşen, 25ns reverse recovery time ile fast recovery özelliğine sahiptir. 975mV forward voltage ve 1µA reverse leakage akımına sahip olan diyot, geniş çalışma sıcaklık aralığında (-65°C ~ 175°C) kullanılabilir. AC/DC güç kaynakları, kuvvetlendiriciler ve endüstriyel doğrultma uygulamalarında yaygın olarak kullanılan bu bileşen, JAN sertifikasyonu nedeniyle askeri ve havacılık standartlarını karşılamaktadır. Kalan stok bulunmamaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 2.5A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Market |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 975 mV @ 2.5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
