Diyotlar - Doğrultucular - Tekil

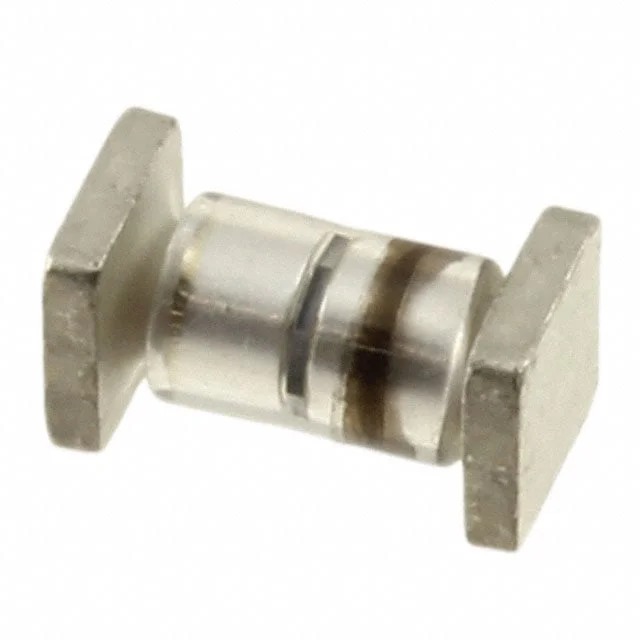

JAN1N5802US
DIODE GEN PURP 50V 2.5A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N5802
JAN1N5802US Hakkında
JAN1N5802US, Microchip Technology tarafından üretilen genel amaçlı fast recovery diyottur. 50V reverse voltage ve 2.5A ortalama doğrultulmuş akım kapasitesine sahip bu komponent, yüksek hızlı anahtarlama uygulamalarında kullanılır. 25 ns reverse recovery time ile hızlı sürü temizleme sağlar. Surface mount SQ-MELF paket tipinde sunulan bu diyot, güç kaynakları, inverter devreleri, motor kontrol sistemleri ve frekans dönüştürücüler gibi endüstriyel uygulamalarda yer bulur. -65°C ile 175°C arasında çalışabilir ve 975 mV forward voltage düşümü gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 2.5A |
| Current - Reverse Leakage @ Vr | 1 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 975 mV @ 2.5 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
