Diyotlar - Doğrultucular - Tekil

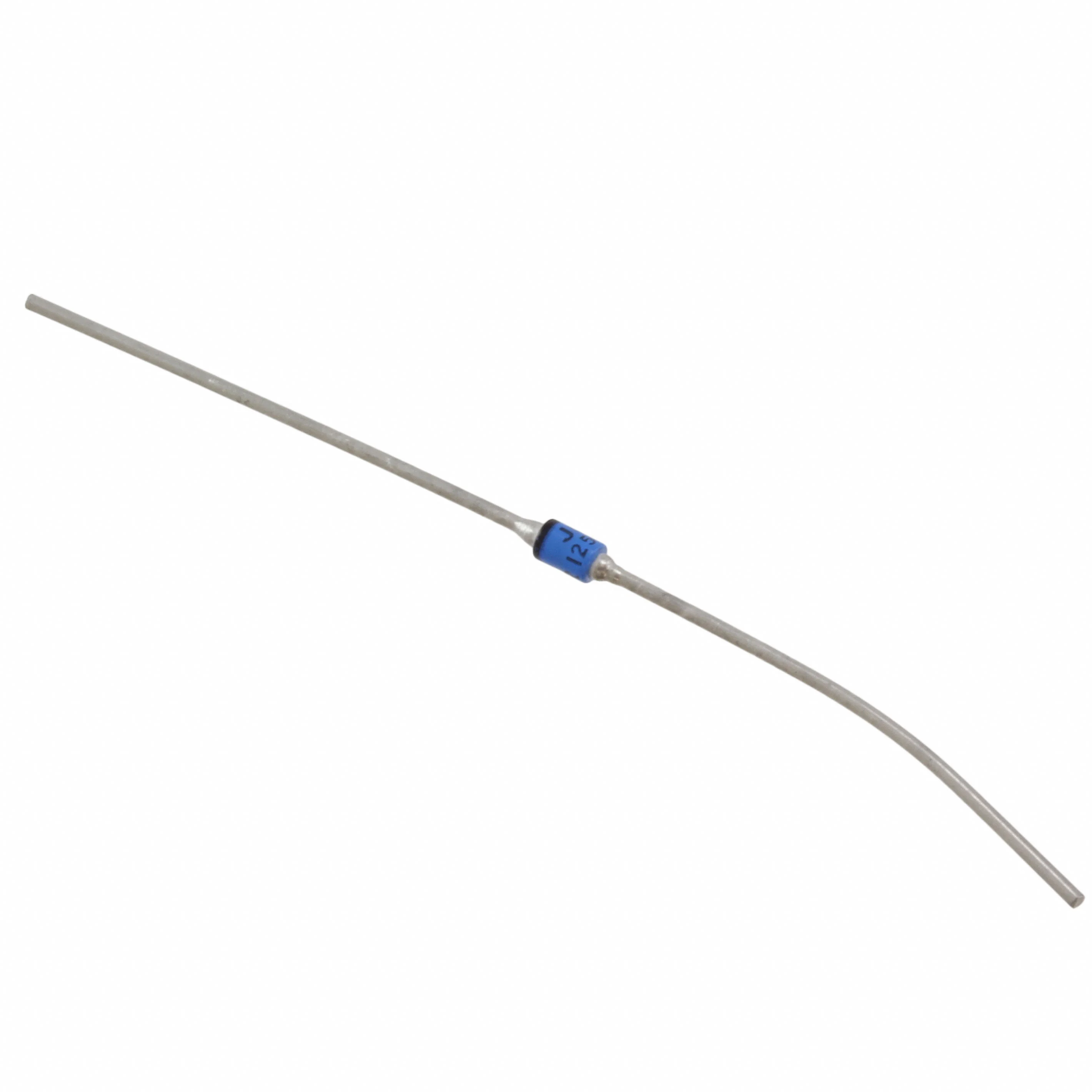

JAN1N5619
DIODE GEN PURP 600V 1A AXIAL
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5619
JAN1N5619 Hakkında
JAN1N5619, Microchip Technology tarafından üretilen genel amaçlı silikon doğrultucu diyottur. 600V ters gerilim kapasitesi ve 1A ortalama doğrultulmuş akım ile tasarlanmıştır. Fast recovery özellikleri sayesinde (250 ns) anahtarlama uygulamalarında kullanıma uygundur. Axial (silindirik) gövde tipi ile through-hole lehimlenmesine uyumludur. -65°C ile 175°C sıcaklık aralığında çalışabilir. Güç kaynakları, invertörler, AC/DC dönüştürücüler ve genel doğrultma devrelerinde yaygın olarak kullanılır. 500 nA @ 800V ters kaçak akımı ile karakterize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 nA @ 800 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | A, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 250 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.6 V @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
