Diyotlar - Doğrultucular - Tekil

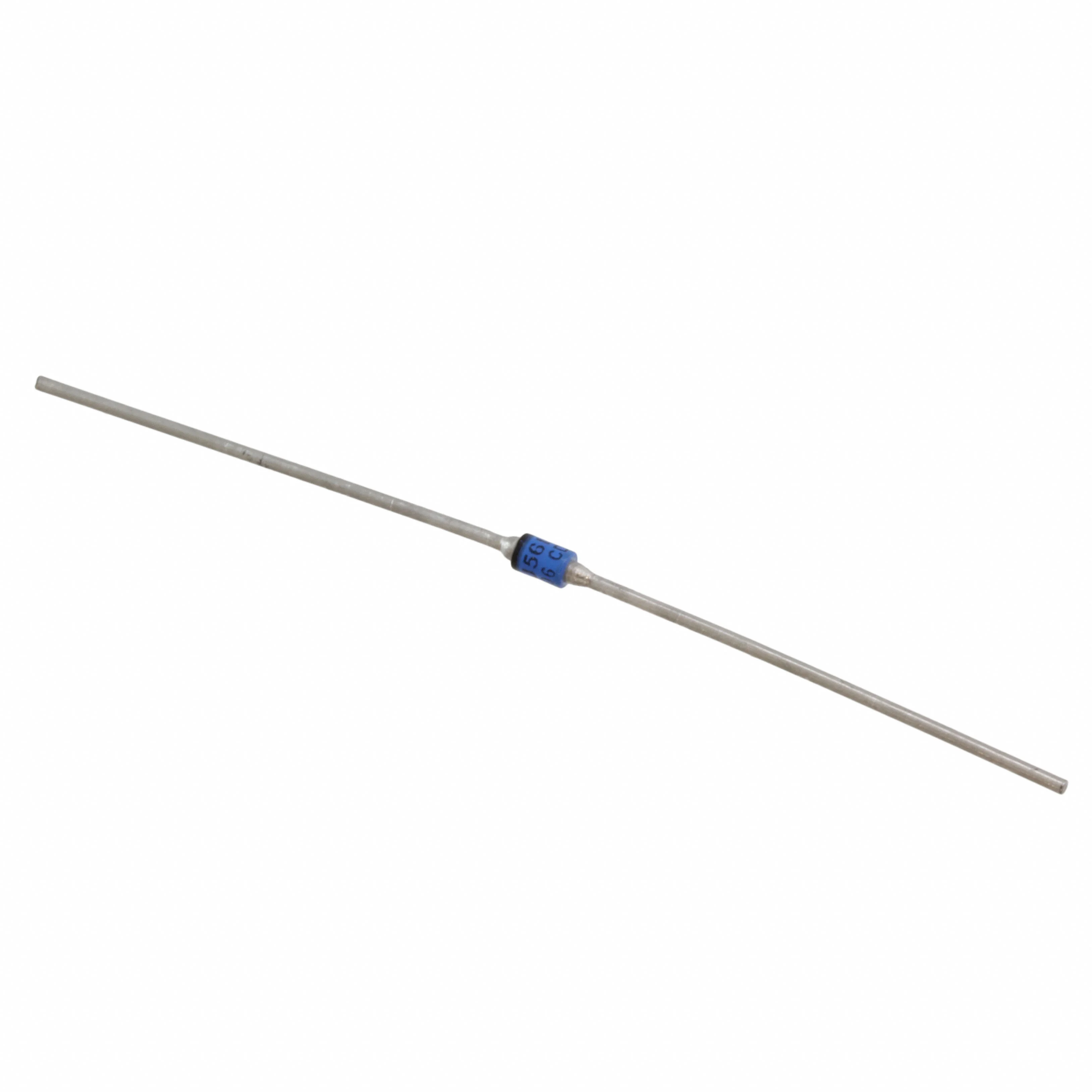

JAN1N5616
DIODE GEN PURP 400V 1A AXIAL
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N5616
JAN1N5616 Hakkında
JAN1N5616, Microchip Technology tarafından üretilen genel amaçlı doğrultucu diyottur. Axial paketlemede sunulan bu standart kurtarma diyotu, 400V ters voltaj dağılımı ve 1A ortalama doğrultuş akımı kapasitesiyle tasarlanmıştır. 2µs reverse recovery time ile güç kaynakları, AC/DC dönüştürücüler ve düşük frekanslı doğrultuş uygulamalarında kullanılır. -65°C ile 200°C arasında geniş çalışma sıcaklığı aralığında çalışabilir. Through hole montajı sayesinde geleneksel PCB tasarımlarında kolayca uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 nA @ 400 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | A, Axial |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
