Diyotlar - Doğrultucular - Tekil

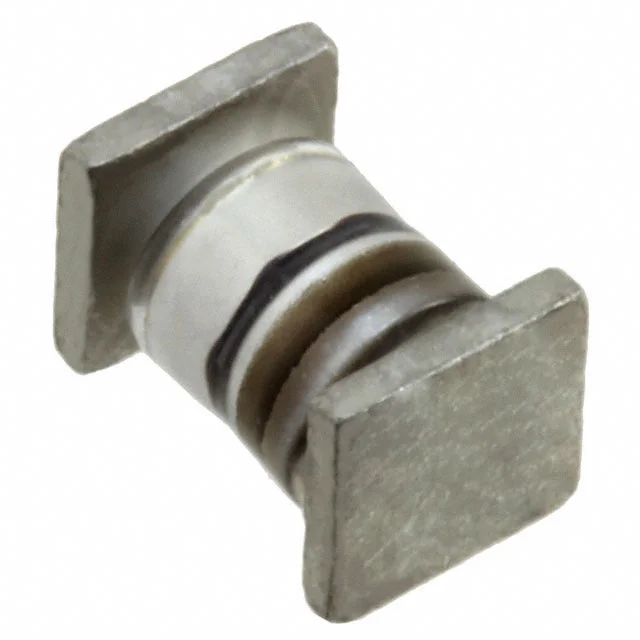

JAN1N5554US
DIODE GEN PURP 1KV 5A D5B
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N5554
JAN1N5554US Hakkında
JAN1N5554US, Microchip Technology tarafından üretilen 1000V reverse voltaj kapasitesine sahip standart doğrultucu diyottur. 5A ortalama doğrultulmuş akım ile tasarlanmış olan bu bileşen, güç kaynakları, AC/DC dönüştürücüler ve genel doğrultma uygulamalarında kullanılır. SQ-MELF D-5B yüzey montajlı pakette sunulan diyot, -65°C ile +175°C arasında çalışabilen geniş sıcaklık aralığına sahiptir. 2 µs reverse recovery time ile standart recovery hızına (>500ns) sahip olması, düşük frekans ve orta güç uygulamalarında etkili bir çözüm sağlar. 1.3V forward voltage karakteristiği ile enerji verimliliği destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 5A |
| Current - Reverse Leakage @ Vr | 1 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, B |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D-5B |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 9 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
