Zener Diyotlar - Tekil

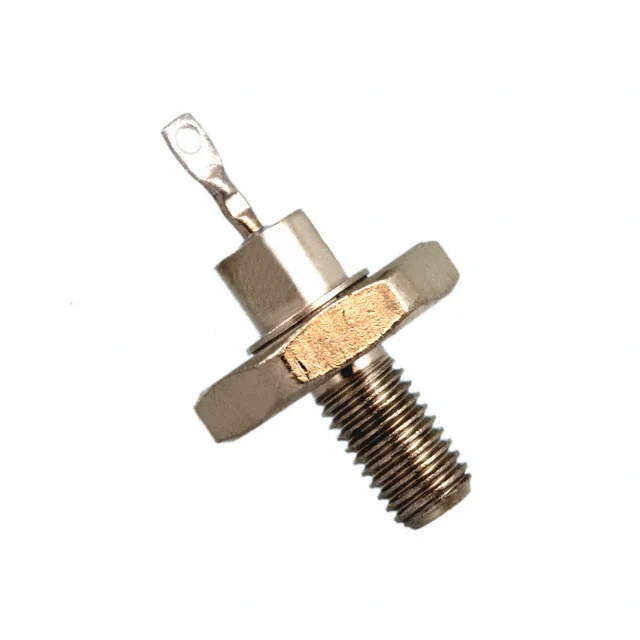

JAN1N3338B
DIODE ZENER 82V 50W DO203AB
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Zener Diyotlar - Tekil
- Seri / Aile Numarası
- JAN1N3338B
JAN1N3338B Hakkında
JAN1N3338B, Microchip Technology tarafından üretilen 82V nominal voltajlı Zener diyottur. 50W güç kapasitesi ile yüksek güç uygulamalarında voltaj regülasyonu ve koruması sağlar. DO-203AB (DO-5) stud mount paketinde sunulan bu bileşen, maksimum 11 Ohms impedans ve ±5% voltaj toleransı ile karakterize edilir. -65°C ile 175°C arasında çalışan cihaz, yüksek voltajlı güç kaynakları, voltaj referans devreleri ve transient koruma uygulamalarında kullanılır. 62.2V'ta 10 µA ters kaçak akımı ve 10A'de 1.5V ileri voltajı ile stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Reverse Leakage @ Vr | 10 µA @ 62.2 V |
| Impedance (Max) (Zzt) | 11 Ohms |
| Mounting Type | Stud Mount |
| Operating Temperature | -65°C ~ 175°C |
| Package / Case | DO-203AB, DO-5, Stud |
| Part Status | Active |
| Power - Max | 50 W |
| Supplier Device Package | DO-203AB |
| Tolerance | ±5% |
| Voltage - Forward (Vf) (Max) @ If | 1.5 V @ 10 A |
| Voltage - Zener (Nom) (Vz) | 82 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
