Diyotlar - Doğrultucular - Tekil

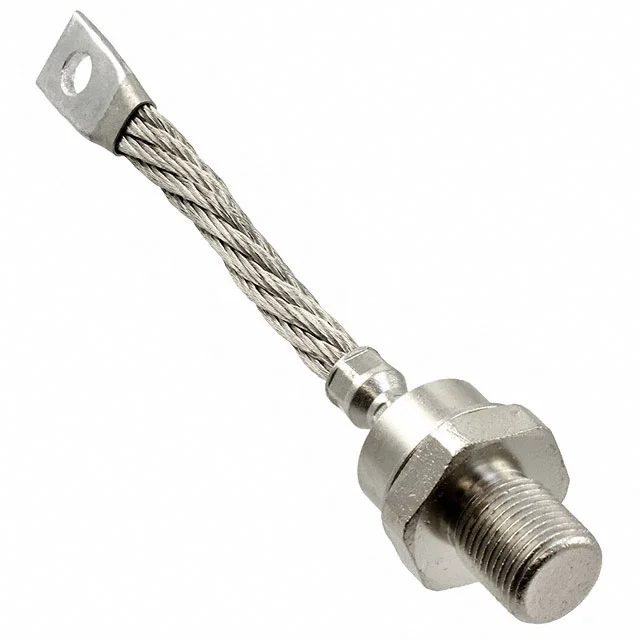

JAN1N3174
DIODE GEN PURP 1KV 300A DO205
- Üretici
- Microchip Technology
- Paket/Kılıf
- Stud
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JAN1N3174
JAN1N3174 Hakkında
JAN1N3174, Microchip Technology tarafından üretilen 1000V 300A kapasiteli genel amaçlı doğrultucu diyottur. DO-205AB/DO-9 paketinde şasi ve stud montaj seçenekleriyle sunulan bu bileşen, yüksek akım uygulamalarında doğrultma işlevi gerçekleştirir. Fast recovery özelliğiyle (≤500ns) anahtarlama devreleri, güç kaynakları, invertörler ve indüktif yüklerin korunması gibi uygulamalarda kullanılır. -65°C ile 200°C arasında çalışma sıcaklığına sahip olan JAN1N3174, endüstriyel ve askeri standartta kalitesiyle bilinen JAN sertifikasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 300A |
| Current - Reverse Leakage @ Vr | 10 mA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Chassis, Stud Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | DO-205AB, DO-9, Stud |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | DO-205AB, DO-9 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.55 V @ 940 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
