Transistörler - JFET

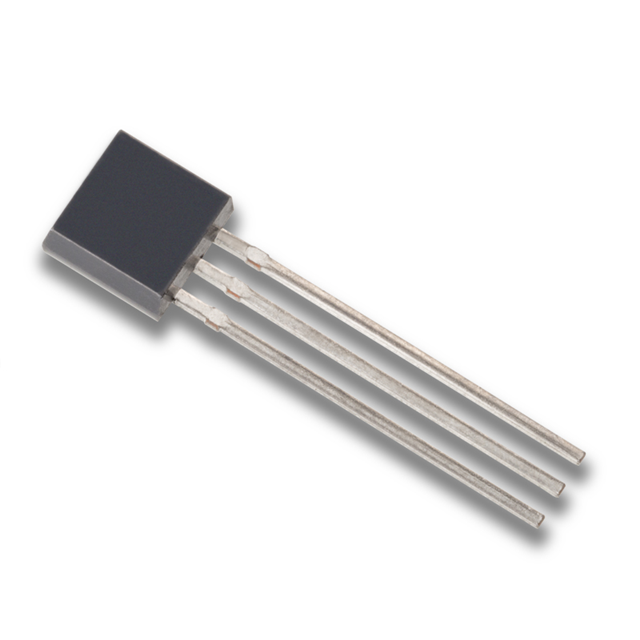

J309 TO-92 3L
WIDEBAND, HIGH GAIN, SINGLE, N-
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-226-3
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- J309
J309 TO-92 3L Hakkında
J309, Linear Integrated Systems tarafından üretilen N-Channel JFET transistördür. Wideband uygulamalar için tasarlanmış bu bileşen, yüksek kazanç özellikleri ile RF ve analog sinyal işleme devrelerinde kullanılır. 4pF giriş kapasitansı (Ciss) ile hızlı anahtarlama performansı sağlar. 350mW maksimum güç tüketimi ve 35Ω RDS(On) değerleri ile düşük güç uygulamalarında tercih edilir. -55°C ile 150°C işletme sıcaklık aralığında kararlı çalışır. TO-92 through-hole paket ile eski nesil devreler, prototip ve hobi elektroniği projelerinde yaygın olarak kullanılır. Ses ön amplifikatörleri, enstrüman girdileri ve zayıf sinyal amplifikasyonu gerektiren uygulamalarda tercih edilen bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Active |
| Power - Max | 350 mW |
| Resistance - RDS(On) | 35 Ohms |
| Supplier Device Package | TO-92 |
| Voltage - Breakdown (V(BR)GSS) | 25 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
