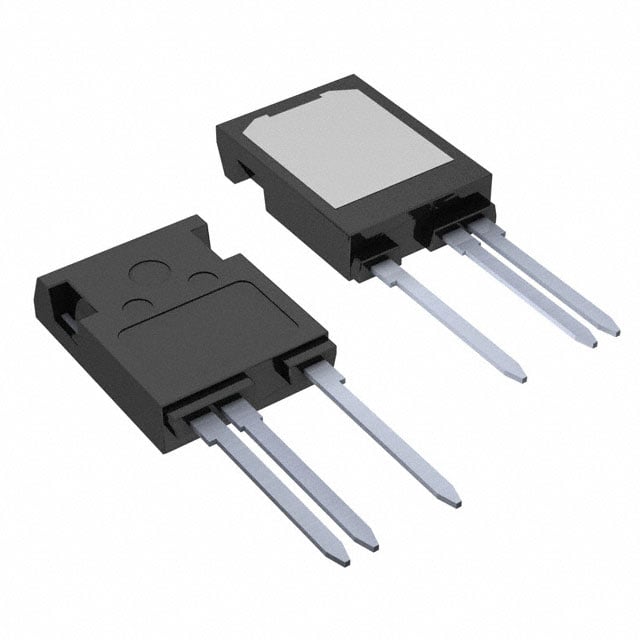

IXYX40N450HV
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX40N450HV
IXYX40N450HV Hakkında
IXYX40N450HV, Littelfuse tarafından üretilen yüksek voltaj IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 4500V collector-emitter darbelemeli voltajı ile enerji dönüşüm ve güç kontrolü uygulamalarında kullanılır. TO-247-3 paket tipi ile endüstriyel güç elektronikleri, invertörler, UPS sistemleri ve yüksek voltaj anahtarlama devrelerinde uygulanabilir. Maksimum 95A sürekli collector akımı ve 350A darbeli akım kapasitesi ile güç dağıtımı yapabilir. 36ns açılış ve 110ns kapanış gecikmesi ile hızlı komütasyon sağlar. -55°C ile +150°C çalışma sıcaklık aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 95 A |
| Current - Collector Pulsed (Icm) | 350 A |
| Gate Charge | 170 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 660 W |
| Supplier Device Package | TO-247PLUS-HV |
| Td (on/off) @ 25°C | 36ns/110ns |
| Test Condition | 960V, 40A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 4500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
