Transistörler - IGBT - Tekil

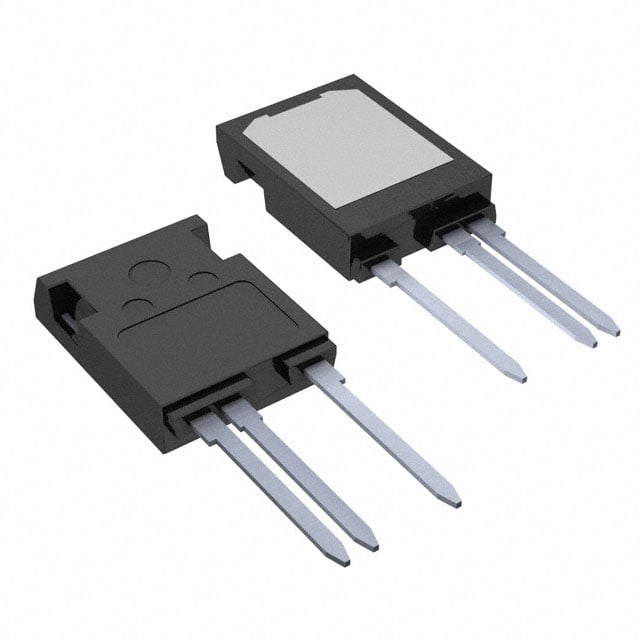

IXYX40N250CHV
IGBT 2.5KV 70A TO247HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX40N250
IXYX40N250CHV Hakkında
IXYX40N250CHV, Littelfuse tarafından üretilen 2.5KV yüksek voltaj IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, 70A sürekli collector akımı ve 380A pulse collector akımı kapasitesine sahiptir. Maximum 1500W güç dağıtabilen bu transistör, -55°C ile 175°C arası çalışma sıcaklıklarında kullanılabilir. 4V on-state voltajı (15V gate voltajında, 40A'de) ile düşük kondüksiyon kaybı sağlar. Hızlı anahtarlama özellikleri (21ns turn-on, 200ns turn-off) ile enerji verimliliği yüksektir. Endüstriyel güç elektronikleri, invertörler, motor kontrol uygulamaları ve yüksek voltaj anahtarlama devrelerinde kullanılan yüksek performanslı bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 70 A |
| Current - Collector Pulsed (Icm) | 380 A |
| Gate Charge | 270 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 1500 W |
| Supplier Device Package | TO-247PLUS-HV |
| Switching Energy | 11.7mJ (on), 6.9mJ (off) |
| Td (on/off) @ 25°C | 21ns/200ns |
| Test Condition | 1250V, 40A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 2500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
