Transistörler - IGBT - Tekil

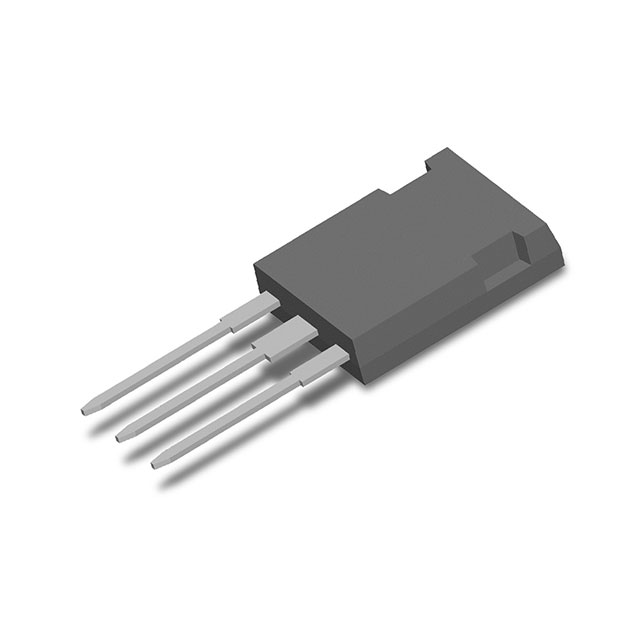

IXYX140N120A4
IGBT 140A 1200V PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX140N120A4
IXYX140N120A4 Hakkında
IXYX140N120A4, Littelfuse tarafından üretilen PT tipi IGBT transistördür. 1200V collector-emitter gerilimi ve 140A sürekli akım kapasitesi ile güç dönüştürme uygulamalarında kullanılır. 480A maksimum collector akımı ve 1200A pulsed akımı destekler. TO-247-3 paketinde sunulan bu bileşen, endüstriyel motor kontrol, kaynak makineleri, enerji dönüştürücüler ve UPS sistemleri gibi yüksek güç uygulamalarında yer alır. 1.5kW maksimum güç dissipasyonu ve 47ns reverse recovery time ile hızlı anahtarlama özelliğine sahiptir. -55°C ile 175°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 480 A |
| Current - Collector Pulsed (Icm) | 1200 A |
| Gate Charge | 420 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 1500 W |
| Reverse Recovery Time (trr) | 47 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 4.9mJ (on), 12mJ (off) |
| Td (on/off) @ 25°C | 52ns/590ns |
| Test Condition | 600V, 70A, 1.5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 140A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
