Transistörler - IGBT - Tekil

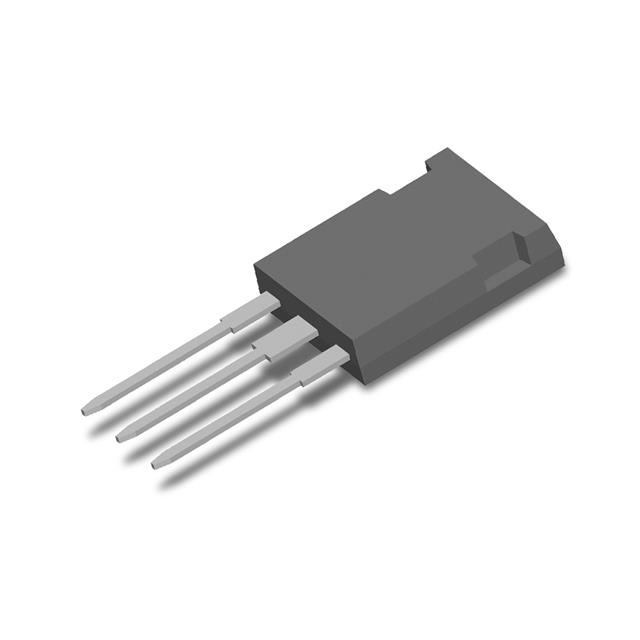

IXYX110N120C4
IGBT 1200V 110A GEN4 XPT PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX110N120C4
IXYX110N120C4 Hakkında
IXYX110N120C4, Littelfuse tarafından üretilen 1200V 1 channel IGBT transistördür. GEN4 XPT Plus247 serisi bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. 110A nominal collector akımı ve 740A puls collector akımı kapasitesine sahiptir. TO-247-3 paket standardı ile Through Hole montajına uygun tasarlanmıştır. -55°C ile 175°C arasında çalışır, 1360W maksimum güç dağıtabilir. 330nC gate charge ve 48ns reverse recovery time ile hızlı anahtarlama özelliği sağlar. İnverter, motor kontrol, kaynak ve güç dönüştürme devrelerinde kullanılan endüstriyel seviye bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 310 A |
| Current - Collector Pulsed (Icm) | 740 A |
| Gate Charge | 330 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 1360 W |
| Reverse Recovery Time (trr) | 48 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 3.6mJ (on), 1.9mJ (off) |
| Td (on/off) @ 25°C | 40ns/320ns |
| Test Condition | 600V, 50A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
