Transistörler - IGBT - Tekil

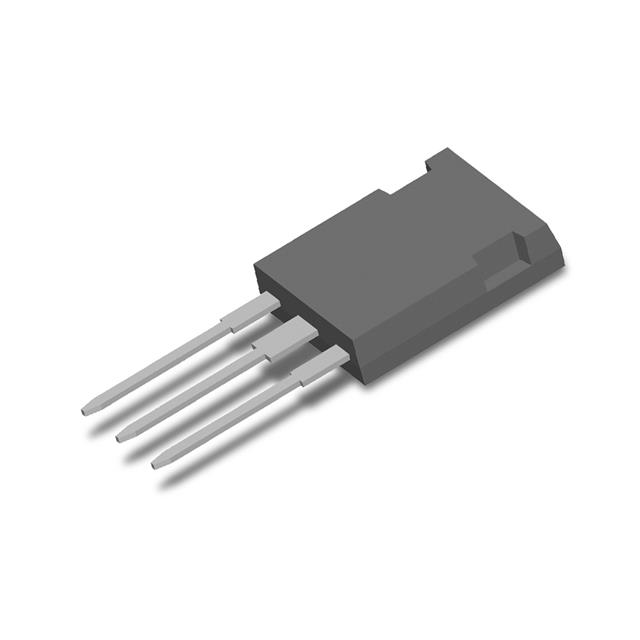

IXYX110N120B4
IGBT 1200V 110A GEN4 XPT PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX110N120B4
IXYX110N120B4 Hakkında
IXYX110N120B4, Littelfuse tarafından üretilen 1200V 110A kapasiteli dördüncü nesil IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, yüksek gerilim anahtarlama uygulamalarında kullanılır. 340A maksimum kolektör akımı ve 800A darbe akımı kapasitesine sahip olan transistör, endüstriyel güç dönüştürücüler, motor kontrol devreleri ve enerji yönetim sistemlerinde yaygın olarak uygulanır. 1360W maksimum güç dağıtımı kapasitesi ile -55°C ile +175°C sıcaklık aralığında çalışabilir. Düşük gate charge (340nC) ve hızlı anahtarlama özellikleri (on: 45ns, off: 390ns) sayesinde enerji verimliliği artırır. 50ns reverse recovery time ile ön alüminyum şirası tasarımındaki kayıpları minimize eder.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 340 A |
| Current - Collector Pulsed (Icm) | 800 A |
| Gate Charge | 340 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 1360 W |
| Reverse Recovery Time (trr) | 50 ns |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 3.6mJ (on), 3.85mJ (off) |
| Td (on/off) @ 25°C | 45ns/390ns |
| Test Condition | 600V, 50A, 2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
