Transistörler - IGBT - Tekil

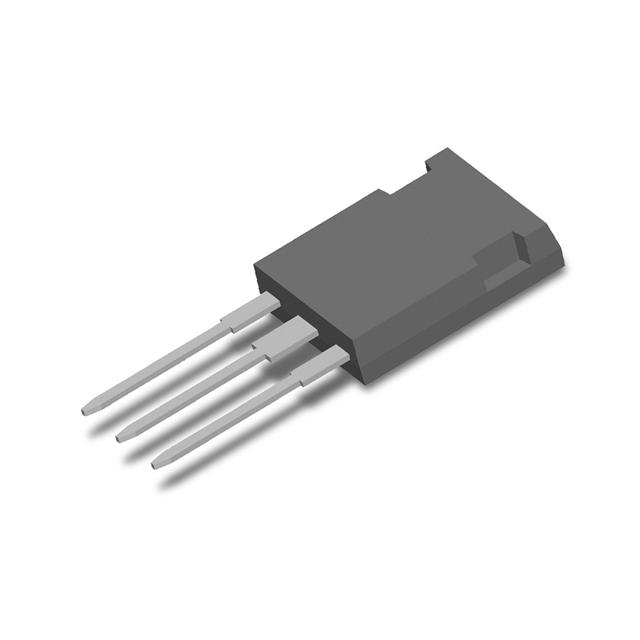

IXYX110N120A4
IGBT 1200V 110A GNX4 XPT PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX110N120A4
IXYX110N120A4 Hakkında
IXYX110N120A4, Littelfuse tarafından üretilen 1200V 110A kapasiteli punch-through (PT) tipi IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, yüksek voltaj anahtarlama uygulamalarında kullanılır. Maksimum darbe kolektör akımı 900A, gate charge 305nC ve maksimum güç tüketimi 1360W'tır. -55°C ile 175°C arasında çalışan bu IGBT, enerji dönüştürme, motor kontrolü, güç kaynaklarında (SMPS) ve endüstriyel sürücü devreleri gibi uygulamalarda tercih edilir. Vce(on) maksimum değeri 1.8V (15V gate voltajında 110A'de) olup, hızlı açılma (42ns) ve kapanma (550ns) süreleri ile etkili anahtarlama sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 375 A |
| Current - Collector Pulsed (Icm) | 900 A |
| Gate Charge | 305 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 1360 W |
| Supplier Device Package | TO-247 (IXTH) |
| Switching Energy | 2.5mJ (on), 8.4mJ (off) |
| Td (on/off) @ 25°C | 42ns/550ns |
| Test Condition | 600V, 50A, 1.5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 110A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
