Transistörler - IGBT - Tekil
IXYX100N120C3

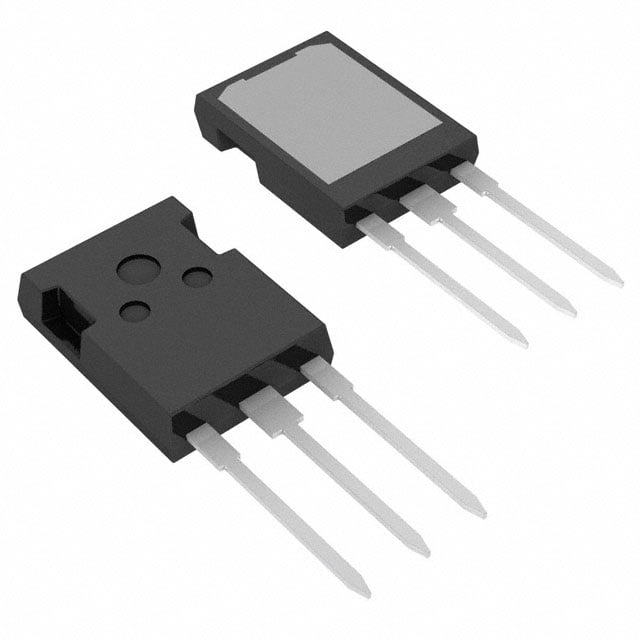

IGBT 1200V 188A 1150W PLUS247
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYX100N120C3
IXYX100N120C3 Hakkında
IXYX100N120C3, Littelfuse tarafından üretilen 1200V 188A kapasiteli bir IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-247-3 paketinde sunulan bu komponent, maksimum 1150W güç dağıtımına sahiptir. Maksimum kollektör akımı 188A, darbe akımı ise 490A'dir. Vce(on) değeri 15V gate voltajında 100A akımda 3.5V'tur. 270nC gate şarjı ile hızlı anahtarlama özelliği sağlar. İleri anahtarlama süresi 32ns, geri anahtarlama süresi 123ns'dir. -55°C ile +175°C arasında çalışabilen bu transistör, yüksek voltaj uygulamalarında, güç kaynakları, inverter devreleri ve motor kontrol sistemlerinde kullanılır. PLUS247™-3 paketi sayesinde yüksek ısıl performans ve güvenilir elektriksel bağlantı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 188 A |
| Current - Collector Pulsed (Icm) | 490 A |
| Gate Charge | 270 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 1150 W |
| Supplier Device Package | PLUS247™-3 |
| Switching Energy | 6.5mJ (on), 2.9mJ (off) |
| Td (on/off) @ 25°C | 32ns/123ns |
| Test Condition | 600V, 100A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.5V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
