Transistörler - IGBT - Tekil

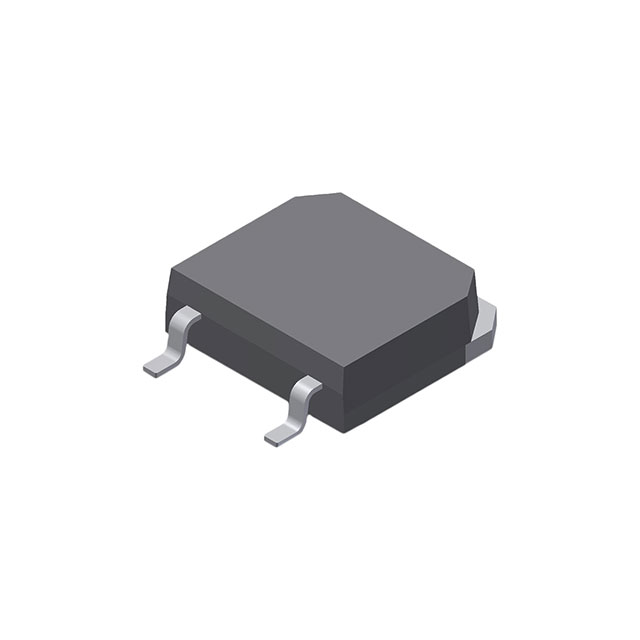

IXYT55N120A4HV
IGBT GENX4 1200V 55A TO268HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-268-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYT55N120A4
IXYT55N120A4HV Hakkında
IXYT55N120A4HV, Littelfuse tarafından üretilen GENX4 serisi PT tipi IGBT transistördür. 1200V collector-emitter gerilim kapasitesi ile yüksek gerilim uygulamalarında kullanılır. 55A nominal ve 175A maksimum collector akımı değerleri ile orta güç seviyesi anahtarlamada uygun tasarlanmıştır. TO-268-3 (D³Pak) yüzeye monte paketinde sunulan bileşen, endüstriyel konvertörler, motor kontrol devresi, kaynak makinaları ve benzer güç elektronik uygulamalarında tercih edilir. 650W maksimum güç dağıtımı ve 23ns açılış/300ns kapanış zamanları hızlı anahtarlama gerektiren sistemlerde kullanımı uygundur. -55°C ile +175°C arasında çalışma sıcaklığında stabilite sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 175 A |
| Current - Collector Pulsed (Icm) | 350 A |
| Gate Charge | 110 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-268-3, D³Pak (2 Leads + Tab), TO-268AA |
| Part Status | Active |
| Power - Max | 650 W |
| Reverse Recovery Time (trr) | 35 ns |
| Supplier Device Package | TO-268HV (IXYT) |
| Switching Energy | 2.3mJ (on), 5.3mJ (off) |
| Td (on/off) @ 25°C | 23ns/300ns |
| Test Condition | 600V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 55A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
