IXYT40N120A4HV

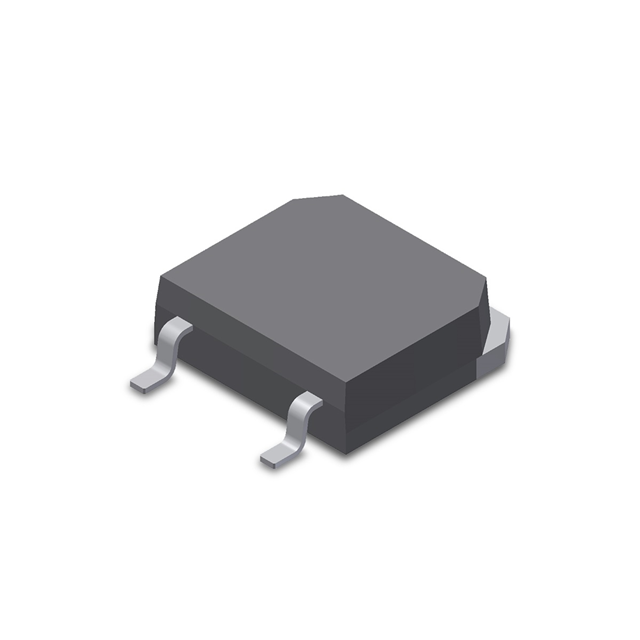

IGBT 1200V 40A GNX4 XPT TO-268HV
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-268-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYT40N120A4
IXYT40N120A4HV Hakkında
IXYT40N120A4HV, Littelfuse tarafından üretilen 1200V PT tipi IGBT transistördür. 40A nominal kolektör akımı ve 140A maksimum akım kapasitesine sahiptir. 600V, 32A test koşullarında 1.8V Vce(on) değeri ile düşük konversiyon kayıpları sağlar. TO-268HV paket tipi yüksek güç uygulamalarında yoğun ısı transferi gerektiren devrelere uygundur. Maksimum 600W güç dağıtımı kapasitesi ile anahtarlama uygulamalarında, inverter devreleri, motor kontrol sistemleri ve endüstriyel güç dönüştürücülerde kullanılır. -55°C ile 175°C arasında çalışabilir. Gate charge değeri 90nC olup, on/off geçiş zamanları sırasıyla 22ns/204ns dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 140 A |
| Current - Collector Pulsed (Icm) | 275 A |
| Gate Charge | 90 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-268-3, D³Pak (2 Leads + Tab), TO-268AA |
| Part Status | Active |
| Power - Max | 600 W |
| Supplier Device Package | TO-268HV |
| Switching Energy | 2.3mJ (on), 3.75mJ (off) |
| Td (on/off) @ 25°C | 22ns/204ns |
| Test Condition | 600V, 32A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 32A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
