Transistörler - IGBT - Tekil

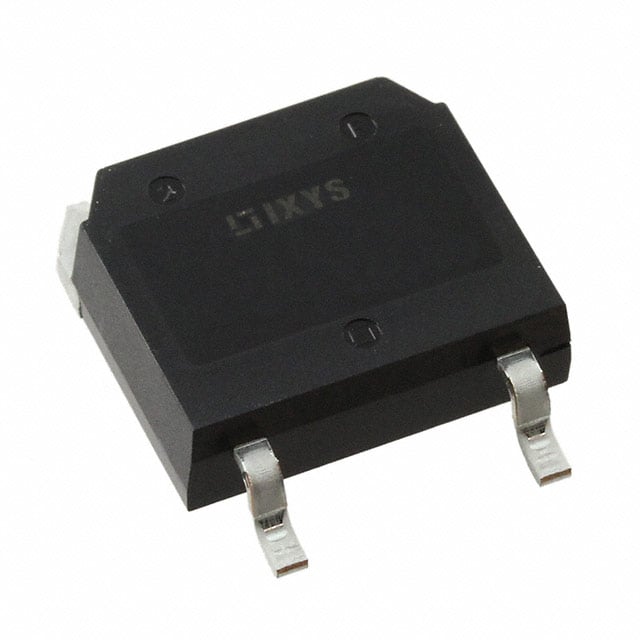

IXYT20N120C3D1HV
IGBT
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-268-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IXYT20N120C3
IXYT20N120C3D1HV Hakkında
IXYT20N120C3D1HV, Littelfuse tarafından üretilen 1200V/36A rated IGBT transistördür. TO-268-3 (D³Pak) surface mount paketinde sunulan bu bileşen, yüksek voltaj güç elektronik uygulamalarında kullanılır. 230W maksimum güç kapasitesi ve 53nC gate charge ile hızlı switching işlemleri gerçekleştirebilir. Vce(on) maksimum değeri 15V gate voltajında 20A'da 3.4V'tur. 29ns reverse recovery time ve 1.3mJ on-state, 1mJ off-state switching energy değerleri ile DC-DC konvertörleri, motor kontrol sürücüleri ve güç yönetimi uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 36 A |
| Current - Collector Pulsed (Icm) | 88 A |
| Gate Charge | 53 nC |
| Input Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-268-3, D³Pak (2 Leads + Tab), TO-268AA |
| Part Status | Active |
| Power - Max | 230 W |
| Reverse Recovery Time (trr) | 29 ns |
| Supplier Device Package | TO-268HV (IXYT) |
| Switching Energy | 1.3mJ (on), 1mJ (off) |
| Td (on/off) @ 25°C | 20ns/90ns |
| Test Condition | 600V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.4V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
