IGBT Transistörler - Modüller

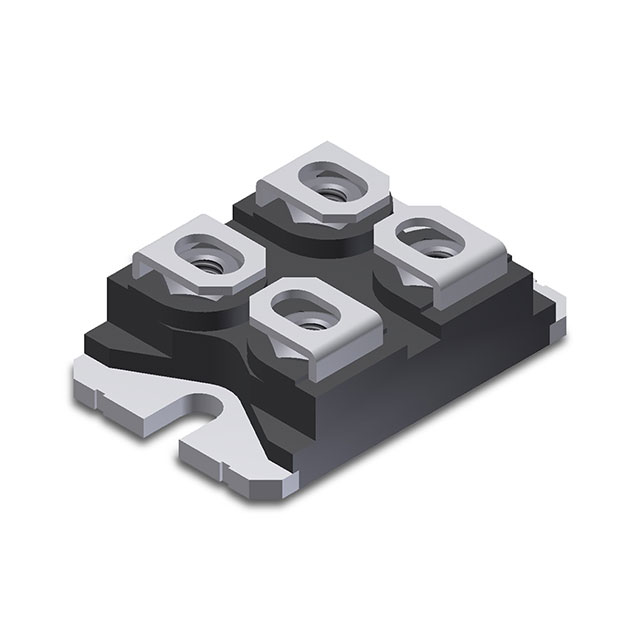

IXYN140N120A4
IGBT 140A 1200V SOT227B MINIBLOC
- Üretici
- Littelfuse
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IXYN140N120A4
IXYN140N120A4 Hakkında
IXYN140N120A4, Littelfuse tarafından üretilen 1200V/140A kapasiteli PT tipi IGBT transistör modülüdür. SOT-227 miniBLOC paketinde chassis mount konfigürasyonunda sunulan bu komponent, yüksek güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 1.7V Vce(on) değeri ile düşük iletim kaybı sağlar. Maksimum 1070W güç kapasitesi ile endüstriyel motor kontrol, güç kaynakları, inverter ve kaynak makineleri gibi uygulamalarda tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Standard giriş kontrolü ve 8.3nF giriş kapasitansı hızlı anahtarlama işlemlerine imkan verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 380 A |
| Current - Collector Cutoff (Max) | 25 µA |
| IGBT Type | PT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 8.3 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 1070 W |
| Supplier Device Package | SOT-227B |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 140A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
